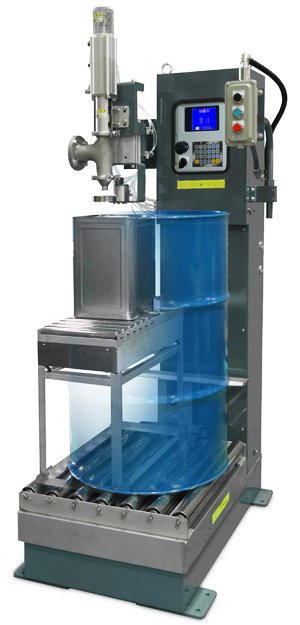

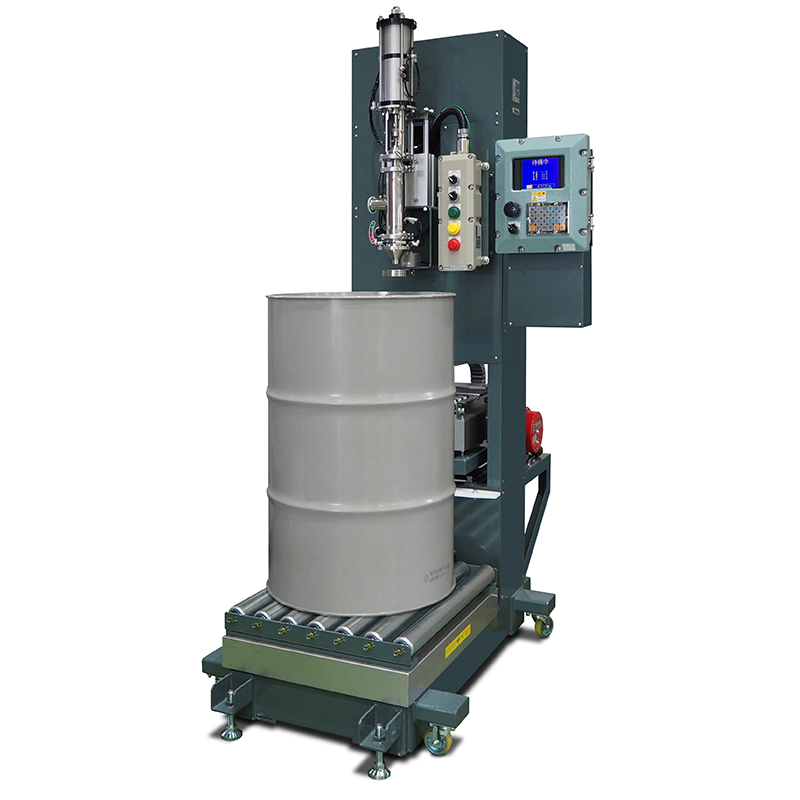

省スペースで18L缶とドラム缶の併用充填

2つのアンプを搭載した1台の制御部（指示計TD-4500Ⅱ）にドラム缶用計量器と18L缶（ペール缶）用計量器を同時に接続することで、1ユニット分のスペースで併用充填を行うことができます。
容器に対して最適なひょう量の計量器を使用できるため、18L缶、ドラム缶共に、専用充填機同等の高精度充填ができます。

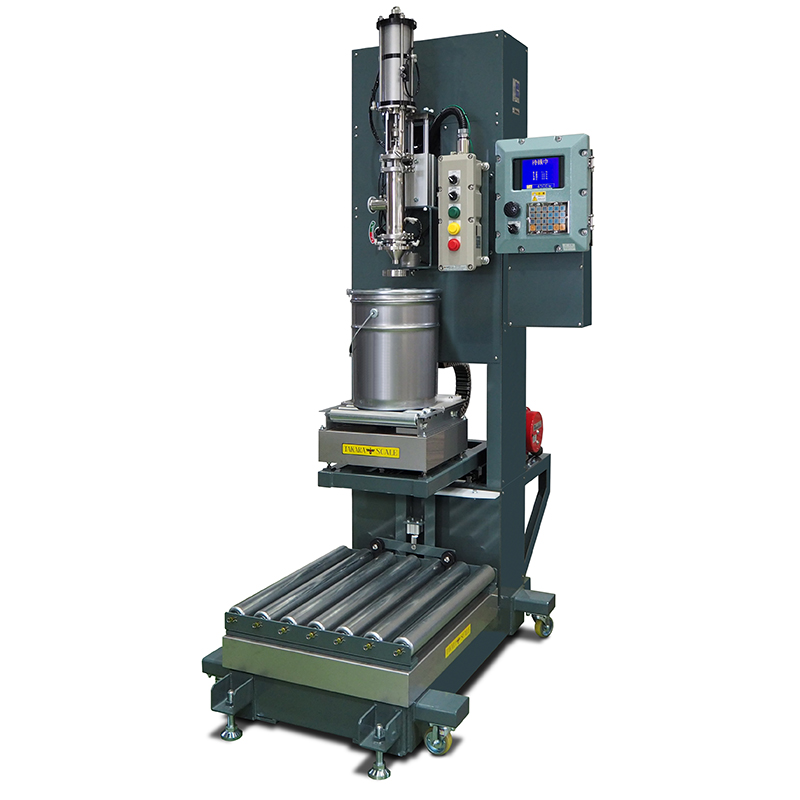

18L缶（ペール缶）の充填を行う際は、制御ボックス部に収納された18L缶用計量器を手前に引き出して使用します。
コントロールボックスのセレクトスイッチを切り替えることで、充填対象容器に対応した制御設定に自動で切り替わります。

完全防爆仕様の対応が可能

耐圧防爆仕様は、装置を構成する全ての電気機器をTIIS認定品としているので、ZONE1及びZONE2の危険エリアで安心してご使用いただけます。

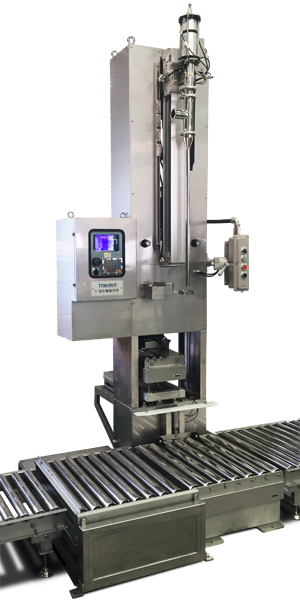

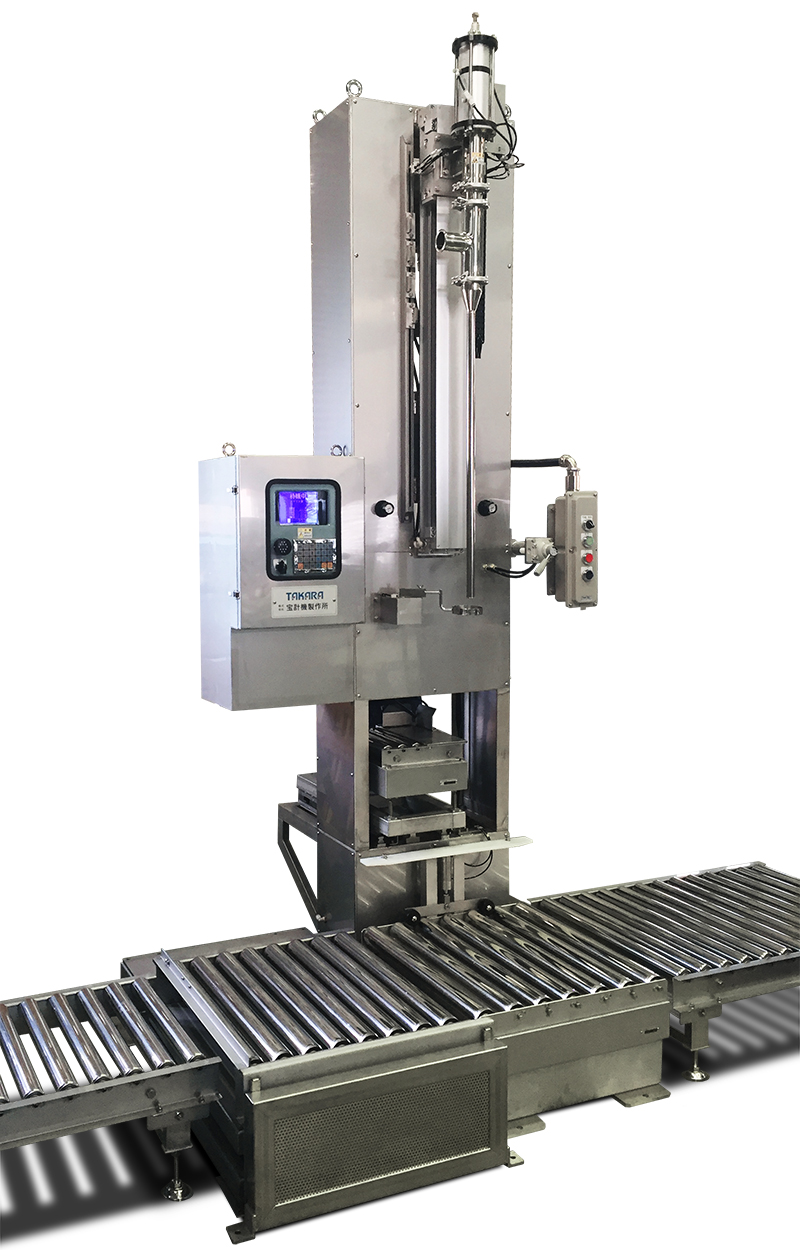

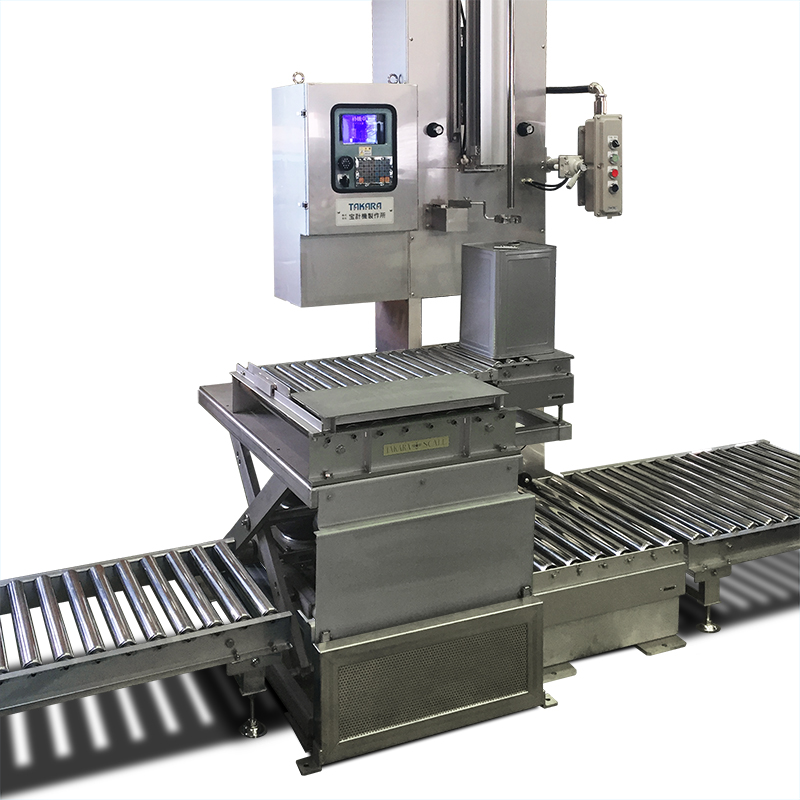

Case 1TFM-300SLX-CB-SUS（リフター付き）
オールステンレス、ロングノズル仕様での製作事例です。
この製作例では、お客様での18L缶充填頻度が多かったため、18L缶充填時の容器ハンドリングをできるだけ楽にできるように、搬出側ローラーコンベヤ（写真では左側のコンベヤ）にエアリフタを組み込んだ仕様で製作しています。
18L缶充填時は、18L缶用計量器を手前に引き出すと共にエアリフタを上昇させます。 定量充填後に充填済みの容器をエアリフタ搭載ローラーコンベヤに移動させた後、エアリフタを下降させることで下流の搬出用フリーローラーコンベヤに移すことできます。

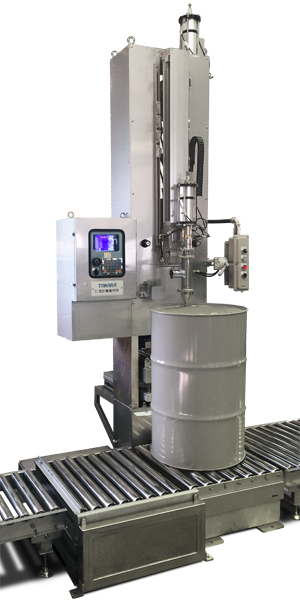

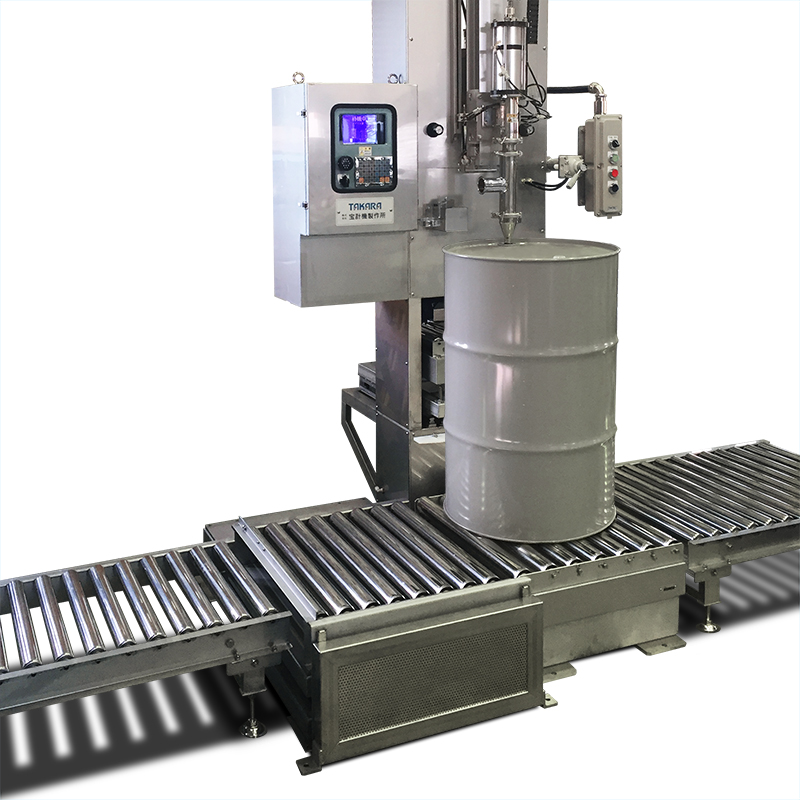

1ドラム缶充填時
エアリフタが下降した状態では、エアリフタ搭載ローラーコンベヤとドラム缶用計量器の台上ローラーコンベヤが同じ搬送レベルになります。

※ この製作例では、充填後のドラム缶は、エアリフタ搭載コンベヤからドラムポーターで降ろされるため、下流側のフリーローラーコンベヤは18L缶専用になっています。

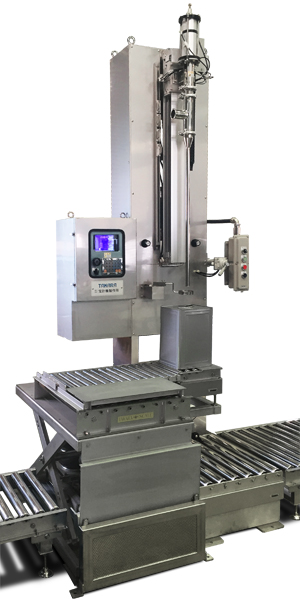

218L缶充填時
エアリフタを上昇させると、手前に引き出した18L缶用計量器の台上ローラーコンベヤと同じ搬送レベルになります。
巻き込まれ防止のため、エアリフタ前面には、上昇に連動して伸縮する安全カバーが設置されています。

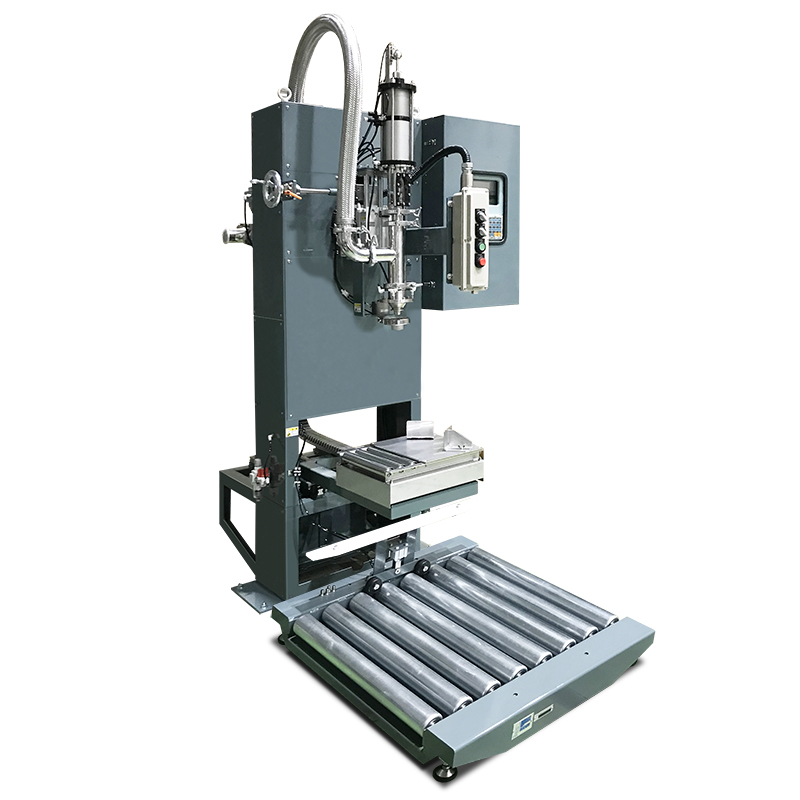

Case 2TFM-300SLX-CB（低床型）
計量台上フリーローラの搬送レベルを極限まで低くするために、計量台を低床式フロアスケール仕様で製作した事例です。
この製作例では、ピットを掘らないフロア設置で、できる限り搬送レベルを低くしたいというお客様の要望を受け、ロードセルに直接ロードフットが装着される低床型計量台を採用しつつ、落とし込まれた有効載台部分にフリーローラを組み込む構造で、搬送レベルをFL+115mmまで落としています。

また、作業場の安全面に配慮して、ノズルの開閉状態をセンサーでモニターすることや、時間当たりの重量増加量をモニターするこにより正常な瞬間流量から外れた場合に異常判定を行い、故障時のオーバーフロー対策を行ってます。
このように、お客様の細かなご要望に合わせてハード、ソフト共に設計製作致しますので、お気軽にご相談ください。

ドラム缶・18L缶併用充填機
泡立ち防止のため、18L缶充填時のみロングノズル仕様のバルブに交換して使用する製品事例の紹介動画です。

紹介動画の閲覧をご希望の方は、 お問合せフォームopen_in_new の「お問合せ内容」欄に「ドラム缶・18L缶併用充填機 紹介動画 パスワード希望」とご記入のうえ送信してください。 ご入力いただいたメールアドレス宛に、動画閲覧用パスワードをご案内いたします（※）。

※ 同業他社様による調査目的での閲覧と判断した場合は、パスワードのご案内をお断りする場合がございます。
