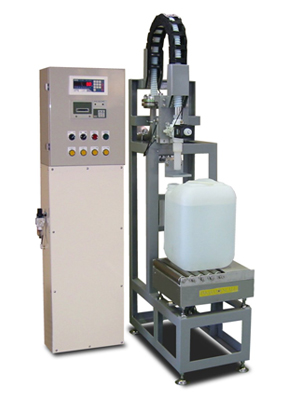

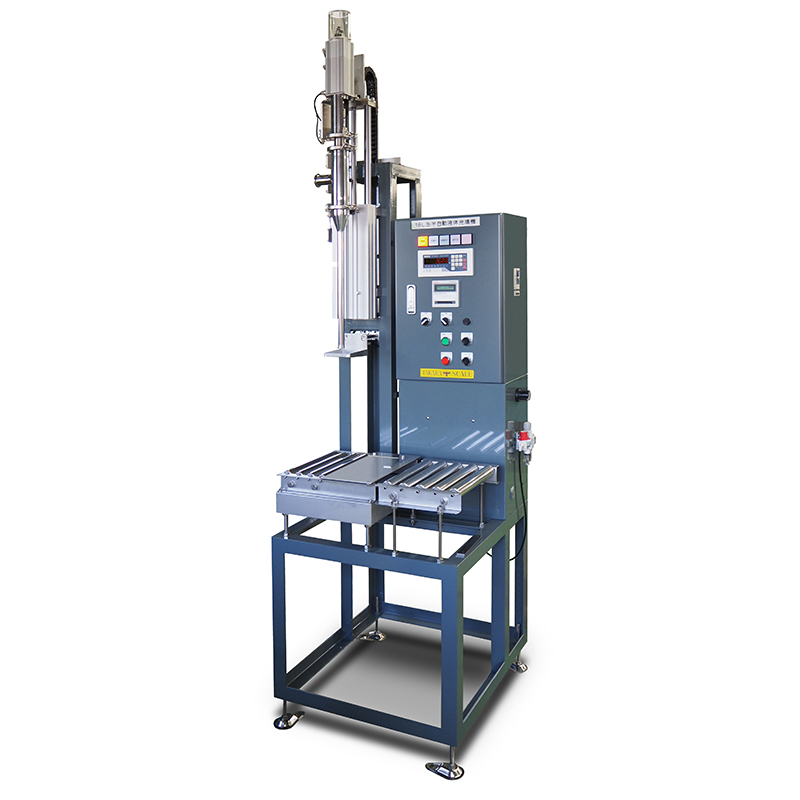

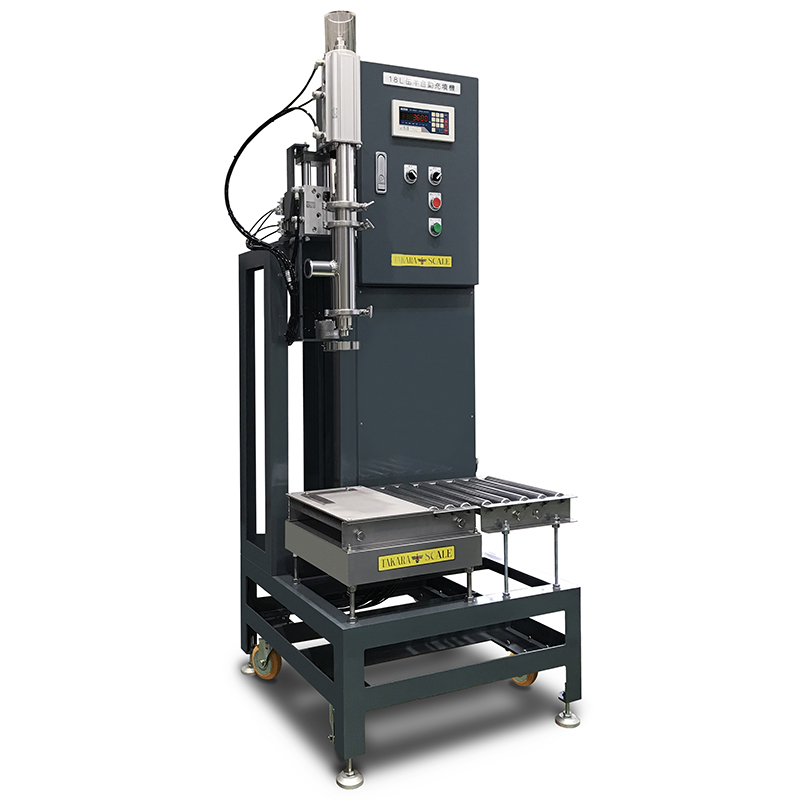

ユニット単体で小型容器の高精度充填が可能

充填容器をセットした後、充填開始ボタンを押すだけで定量値まで自動で充填が行えるスタンダードな充填装置です。
充填量を検知する心臓部に精度等級Ⅲ級相当の高精度計量器を使用し、しきい値によりバルブ開度をコントロールする2段投入制御能で高精度な充填を実現します。
オプションの搭載により、充填開始後の自動バルブ下降、充填完了後のタレ受けなども自動化でき、初期位置昇降ハンドルや容器専用ガイドのを追加することで、1台の充填機で多種容器の充填に対応ができます。

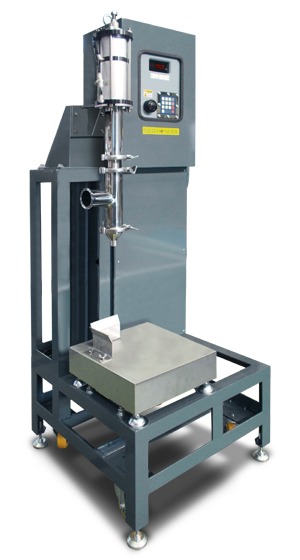

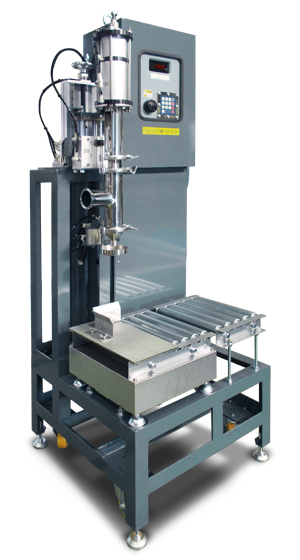

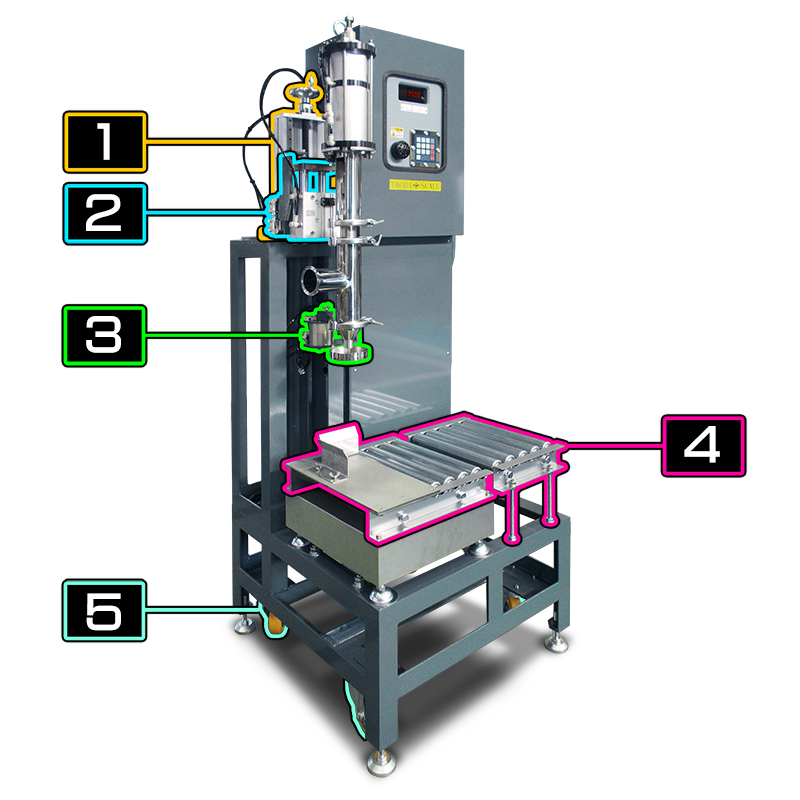

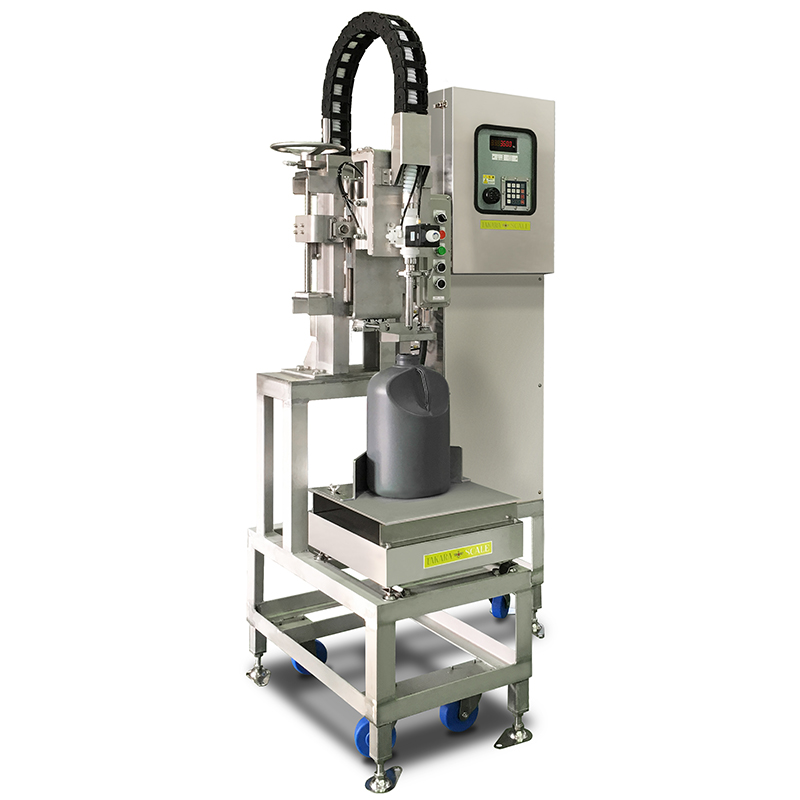

※ 写真はオプション（自動昇降機構、自動タレ受け皿、初期位置ハンドル昇降機構、計量台上フリーローラ）搭載品です。

先端止めで液だれが少ないバルブを標準採用

当社オリジナルの標準型シリンダバルブは、先端にパッキンが付いたステムロッドが下降することでバルブ先端を内側から押さえて閉じる構造（※）のため、液だれが最小限に抑えられます。
また、先端で止めることにより充填液の、バルブを閉止したあとに落下する充填液の量（落差）が少ないので、充填精度の向上にも貢献しています。

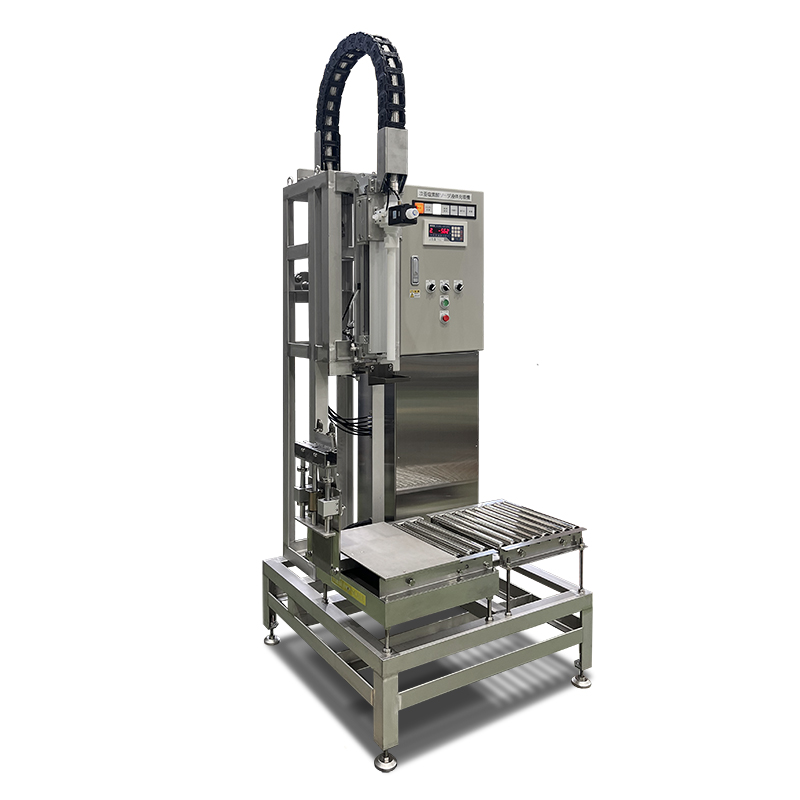

※ ステンレス製ロングノズル仕様は、スピンドルが上昇して外側から押さえて閉じる構造です。

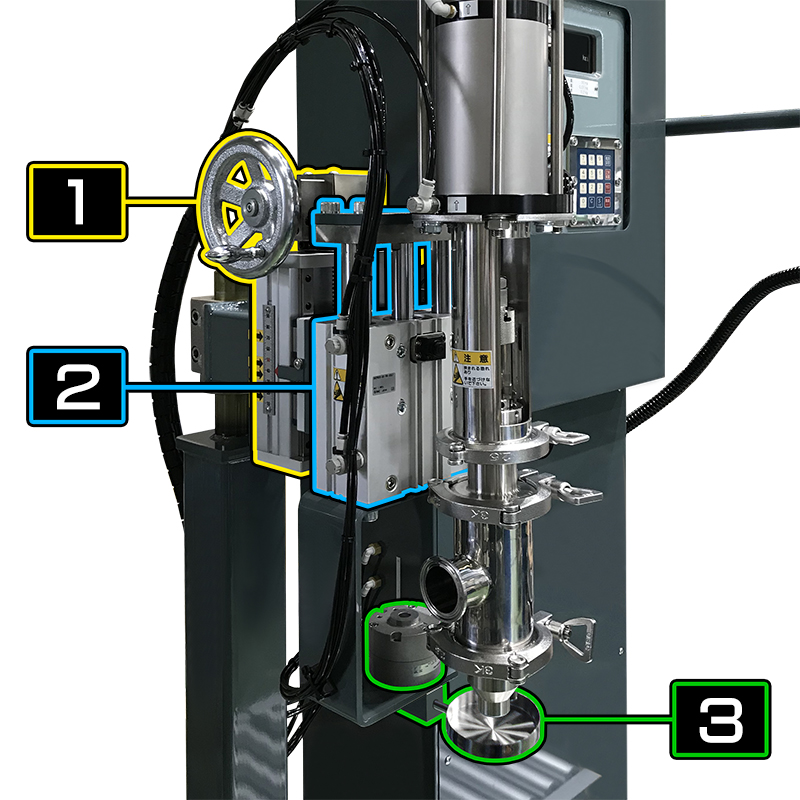

1初期位置ハンドル昇降機構

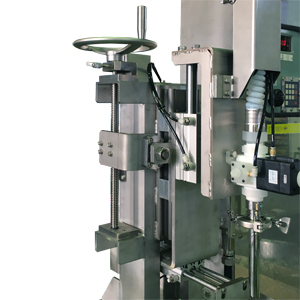

調整ハンドルを回転するとノズルの位置が上下に動く機構です。高さが異なる複数の容器を充填する場合などに有効です。
レバー式のブレーキを搭載しており、停止した位置から動かないようにロックができます。

2スタート後昇降機構
充填スタート後にノズルが自動で下降して容器の口に挿入される機構です。充填液の飛び散りが防止できます。

3自動タレ受け皿
充填時にノズルの下から自動退避したタレ受け皿が、充填完了後にに自動でノズルの下に戻る機構です。
充填液が容器上にタレることが防止できるので、液切れの悪い製品などに最適です。

4フリーローラ
計量台上フリーローラ、搬出側フリーローラなど、使用方法に合わせて追加ができます。
また、計量台上に容器に合わせた位置合わせガイドを追加することもできます。

5移動用キャスター
アジャストフット縮めると接地するキャスターを追加します。
複数の場所で充填を行う場合や、使用しない時に別の場所に片付ける場合なとに便利です。

上記オプション以外に、充填液取り合いフランジの仕様変更、容器の口形状に合わせたノズル先端の設計変更なども対応いたします。 また、ご要望に合わせた前後搬送装置もご提案致しますのでお気軽にご相談ください。

618L缶・ペール缶用クリンパー
液体充填機の下流側搬送ラインにエア駆動式クリンパー（カシメ機）を設置することもできます。

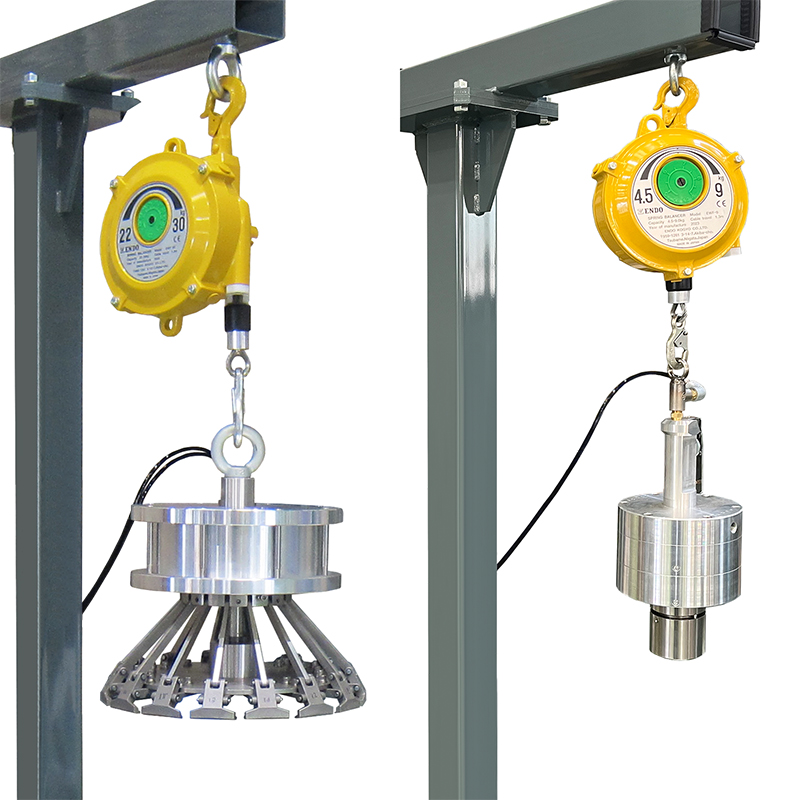

バランサーにクリンパーが吊り下げられており、クリンパーを対象キャップにセットしてスイッチ操作（※）を行うと、エアシリンダの力により自動でキャップのカシメが行われます。
写真の事例は、キャップへのセットを手動で行う方式ですが、自動搬送ラインに自動昇降式クリンパーを組み込んだ装置のご提案もできます。

※ 18L缶クラウンキャップ用クリンパーはクリンパー本体のレバーを操作して作動、ペール缶用クリンパーはフットスイッチなど、外部のスイッチ操作により作動します。

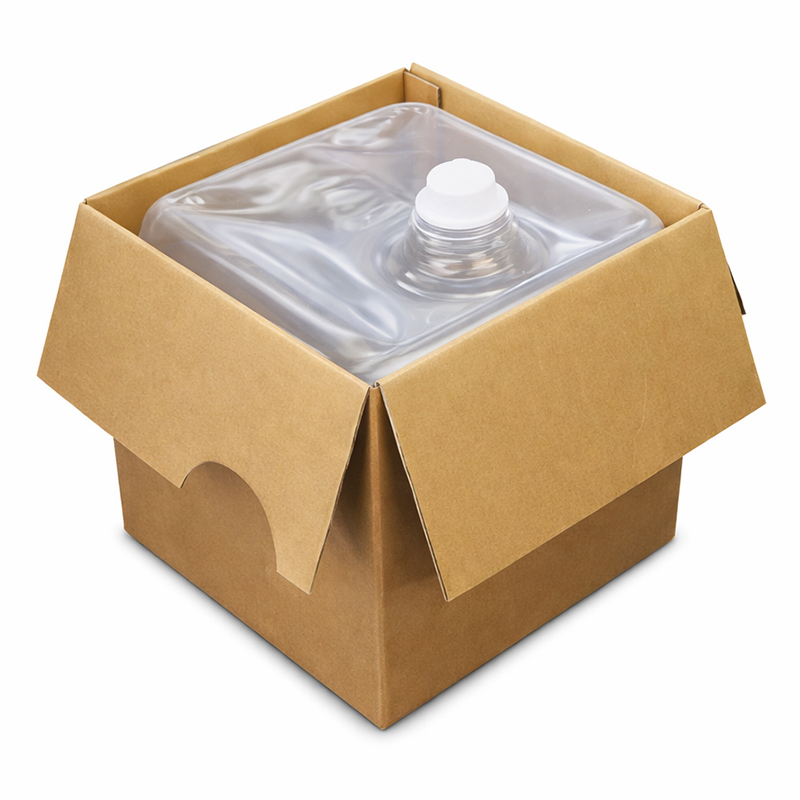

BIB（バッグインボックス）は、液体の保存性と運搬性を高めるために、フレキシブルなバッグの内袋と段ボールやプラスチック製の外箱から構成された包装形態です。
BIBを充填する際に充填口の位置が定まらないため、ノズルとの干渉による誤差の発生や、充填口からノズル外れるリスクなどがありますが、当社では内袋の充填口をクランプする機構をオプションで準備しています。

1使用時

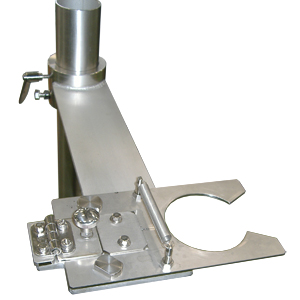

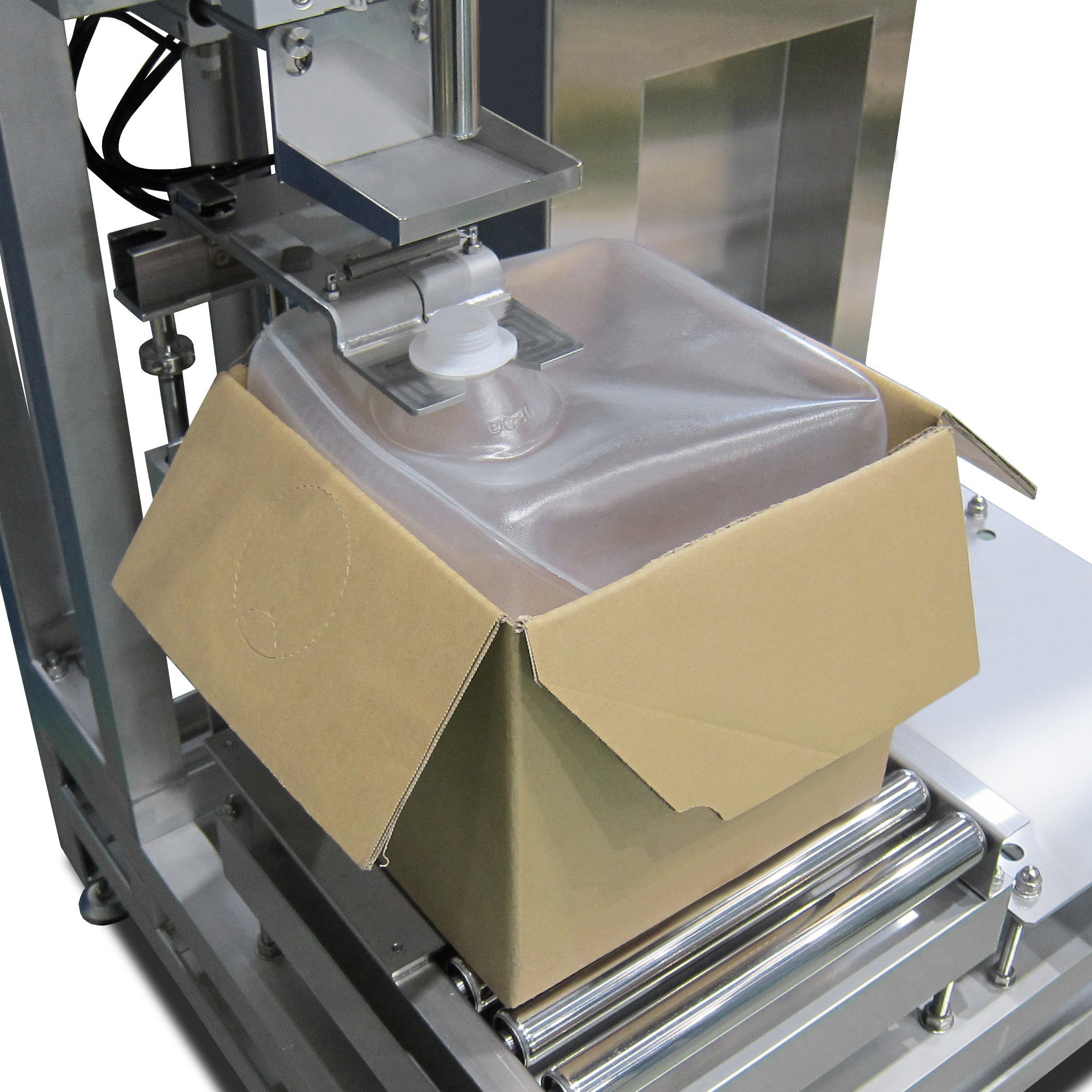

クランプはばね式クリップ構造になっているので、充填口を軽く押し込むだけで簡単に固定することができます。

2収納時（容器併用型）

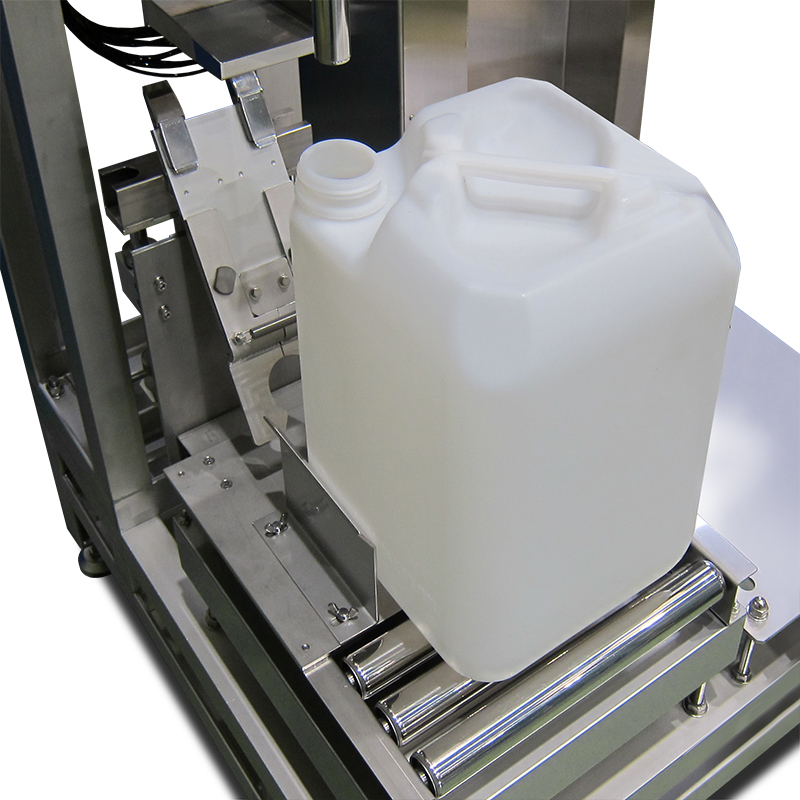

クランプを使用しない時は折りたたんで収納できる構造になっているので、18L缶やポリ缶など、他の容器と併用して充填を行う場合、容易に切り替えができます。

Case 1オ－ダーメイド型
BIBの外箱は様々な形態があり、内袋が収納された状態になっているもの、折りたたまれた段ボールを組み立てあとで内袋とセットする必要があるケースもあります。
そのようなケースに対応するため、標準的な装置組み込み型クランプ以外に、お客様それぞれの使用環境に合わせて、オーダーメイドで設計製作することができます。

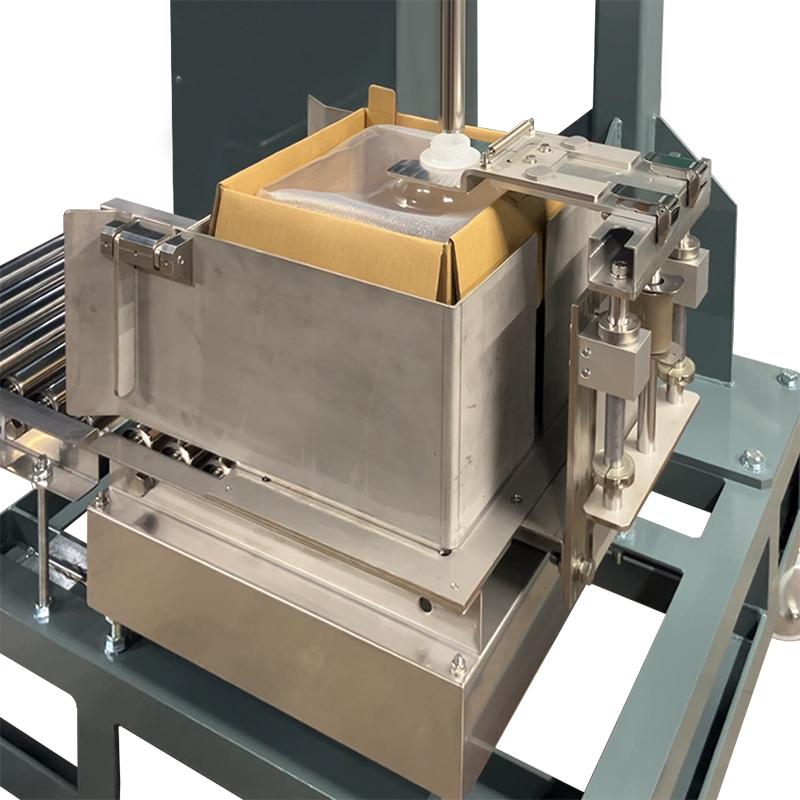

写真の製作例は4箇所全てのフラップを外側に折りたたんだ状態て保持するガイドを装備して充填の邪魔にならないように配慮しています。また、口位置の高さが異なる複数の内袋に対応するためにクランプの高さが調整できるようになっています。

Case 2分離型クランプ
お客様で段ボールを組み立てる必用がある場合は、充填を行う前にフラップが装置に緩衝しないように処理する必要があります。 外向きに予備折りを入れて処理することが一般的ですが、段ボールが固いと折り癖を付けるのに手間がかかります。

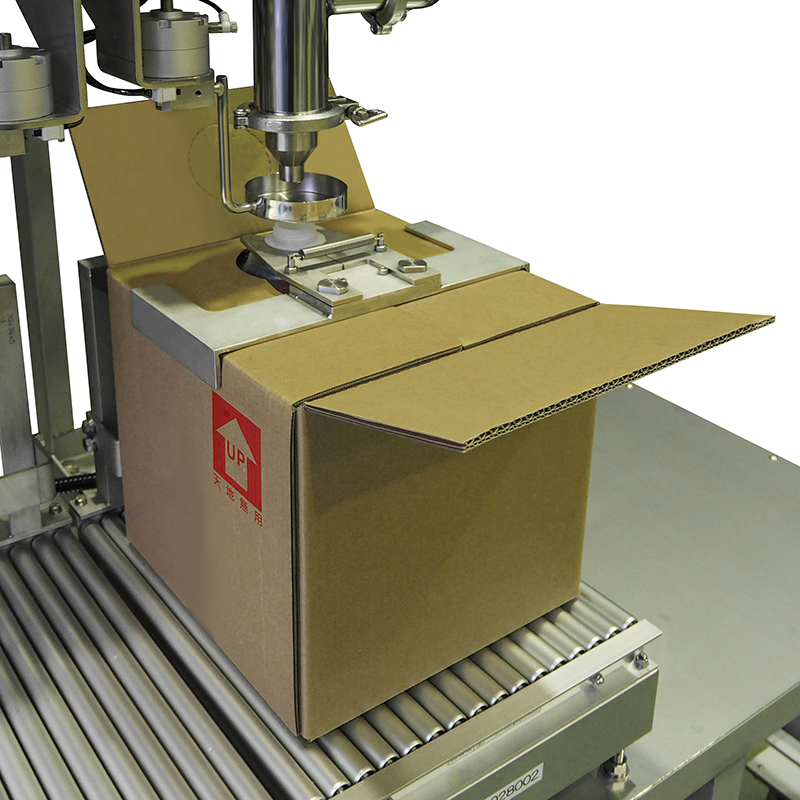

写真の分離型クランプは2箇所のフラップを内側に折りたたんで押さえながら自重で開かないように保持し、充填口も同時にクランプする構造になっています。
充填後はそのままキャップを締め、クランプを取り外したあと、残り2つのフラップを閉じれば良いので、作業性が向上します。

Case 1ツインノズル仕様

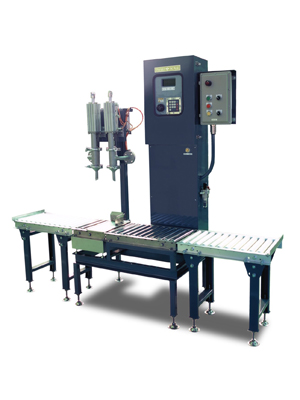

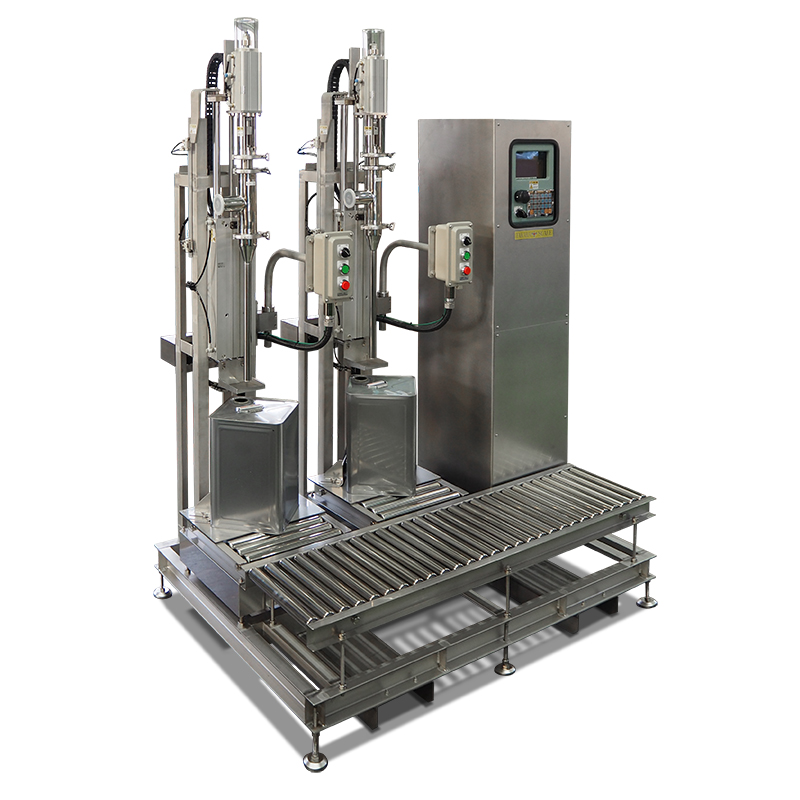

1台の指示計に2枚のA/D変換ボードを搭載し、2台の計量器と充填ノズルを同時に制御できます。
それぞれの系列ごとに制御データの設定ができるので、同種の充填液だけではなく、系列ごとに別の充填液を充填することもできます。 また、2系列の同時充填はもちろん、1系列のみの充填もできます。

Case 2斜口ポリタンク対応

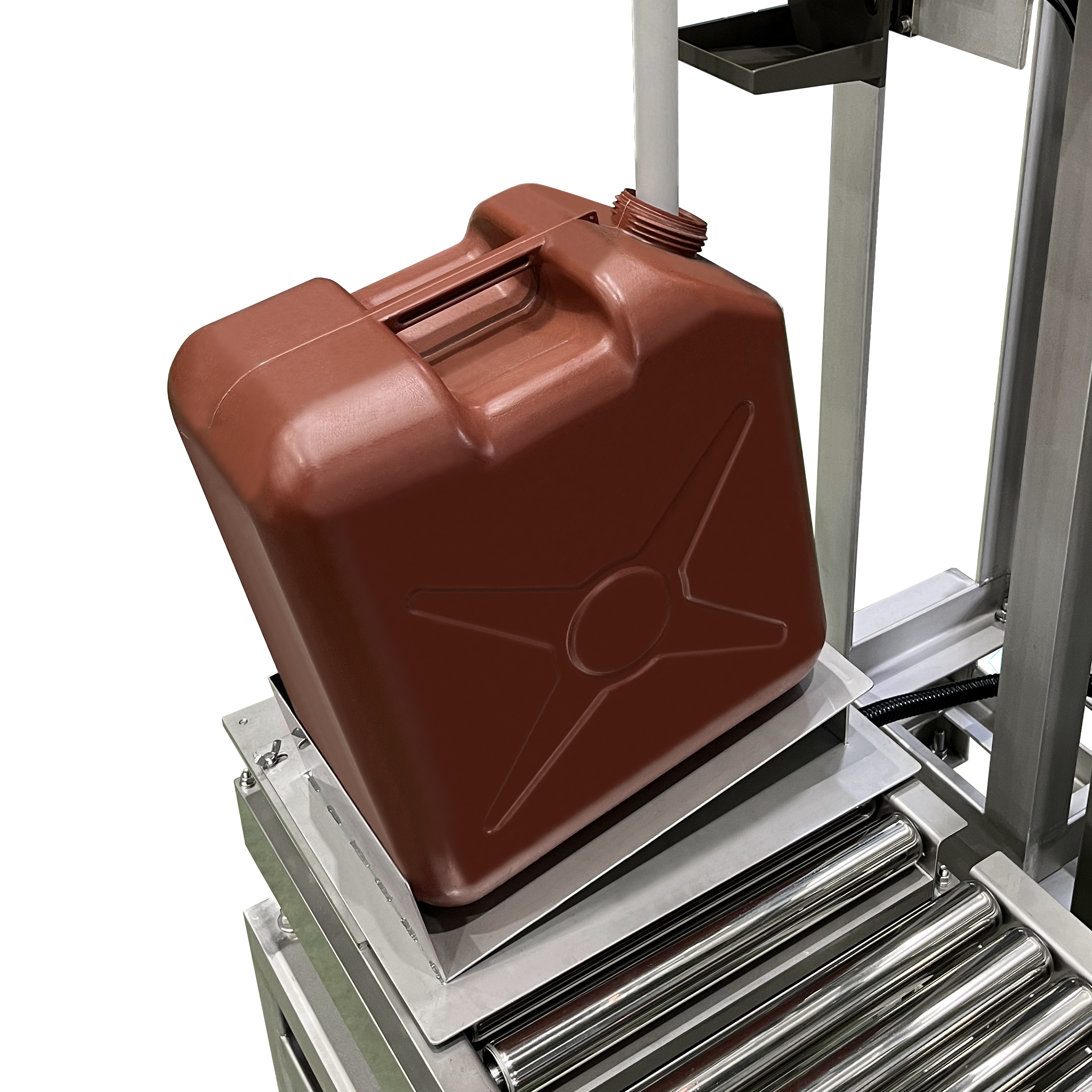

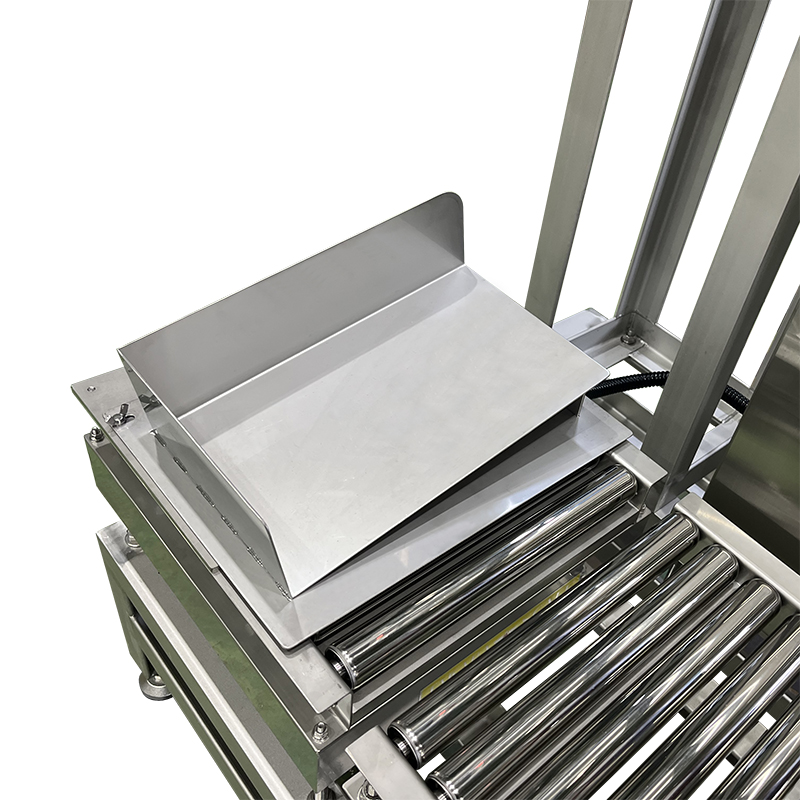

計量台の上に容器の角度を調整するための架台を追加することで、充填口の角度が斜めになった斜口ポリタンクの充填にも対応できます。
架台やガイドを専用設計することで、特殊な容器の取り扱いにも対応いたしますので、お気軽にお問合せください。

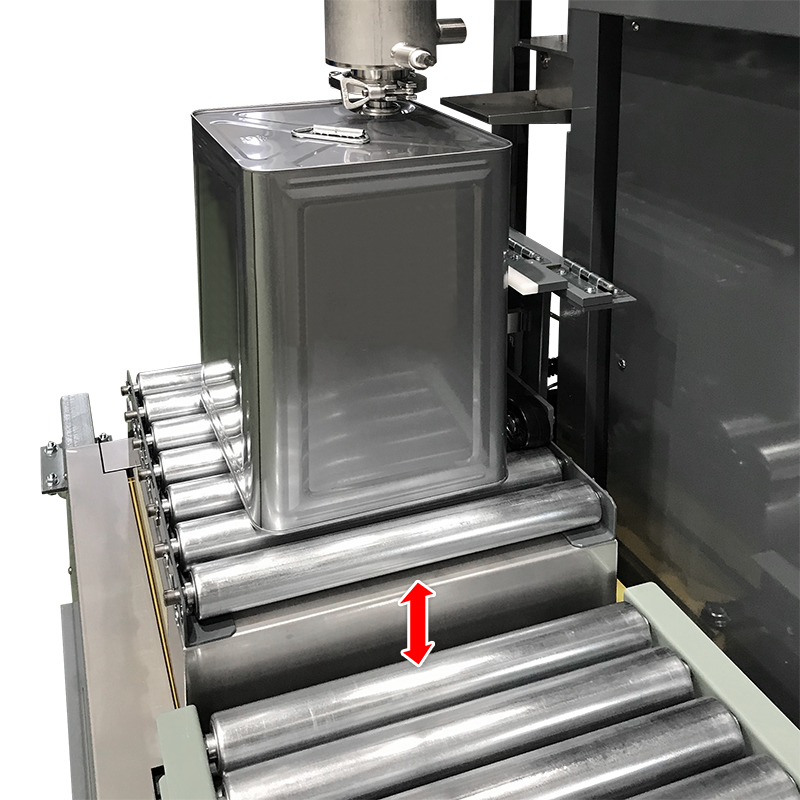

Case 3リフトアップ仕様
充填バルブをジャケット付きにすれば、バルブ付近の充填液を保温することができますが、1次側充填液供給ホースをフレキシブルな状態を保ったまま保温することは困難です。
充填液の飛び散りなどのリスクを軽減するために、充填口へのノズル挿入が必要な場合、計量台の方をリフトアップすることで対応することができます。

ドラム缶抜き取り機能付き18L缶半自動充填機
18L缶半自動充填機と組み合わせたダイヤフラムポンプを制御し、ドラム缶からの抜き取りと同時に充填を行う装置です。

紹介動画の閲覧をご希望の方は、 お問合せフォームopen_in_new の「お問合せ内容」欄に「抜き取り機能付き充填機 紹介動画 パスワード希望」とご記入のうえ送信してください。 ご入力いただいたメールアドレス宛に、動画閲覧用パスワードをご案内いたします（※）。

※ 同業他社様による調査目的での閲覧と判断した場合は、パスワードのご案内をお断りする場合がございます。
