複数の自動弁を手順通りに自動制御

キャニスター缶は脱圧用、充填用、加圧用で、最低でも3つのバルブを操作して充填を行う必要があるため、人手で充填を行うと操作ミスのリスクがある上、オペレーターが充填機から離れることができません。
本充填装置は、キャニスター缶とカプラーを接続してスタート操作を行うだけで、計量コントローラーにより自動弁を制御し、脱圧、充填、加圧の工程を自動で行います（※1）。

20Lキャニスタ缶から1$33A5キャニスタ缶まで、サイズに合わせて設計製作いたします。

※1 ソフト改造により、圧力計などの周辺機器と連携した制御、特殊な充填工程に合わせた制御など、ご要望に合わせ対応いたしますので、お気軽にお問合せください。

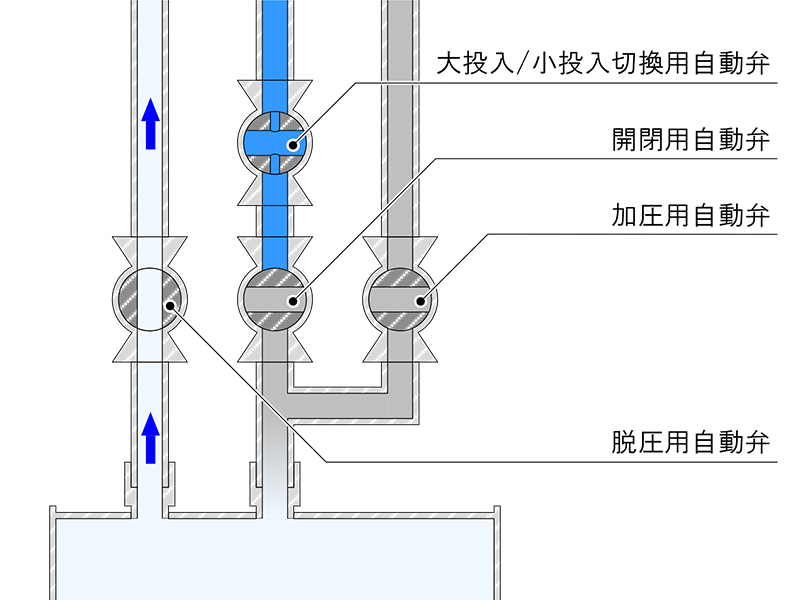

Step 1スタート→脱圧
スタート操作後、脱圧用自動弁が「開」となり、脱圧が開始されます（脱圧完了はタイマー制御または圧力値監視などにより行います）。

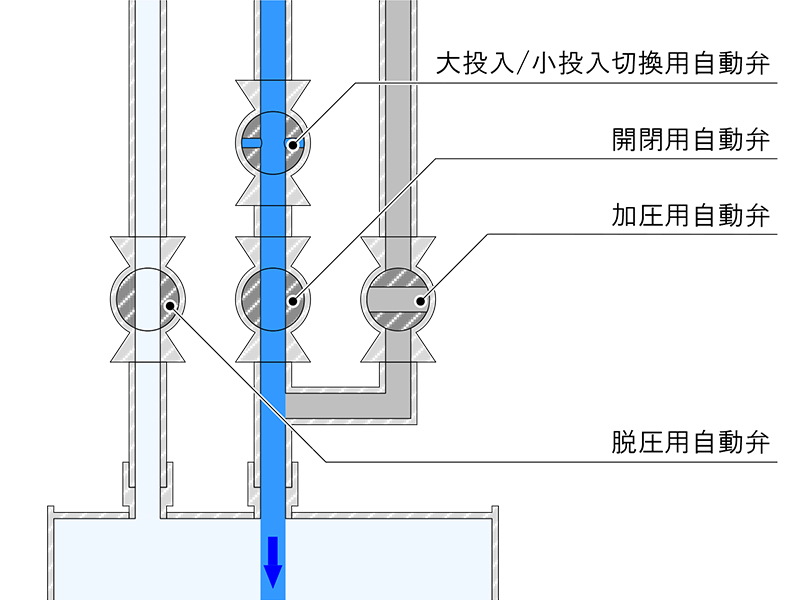

Step 2大投入
脱圧完了後、開閉用自動弁が「開」、大投入/小投入切換用自動弁が「大」となる事で大投入が開始します。

Step 3小投入
充填量が定量前設定値に到達すると大投入/小投入用自動弁が「小」となり、投入量が絞られます(「小」時に流路が狭くなるような構造です)。

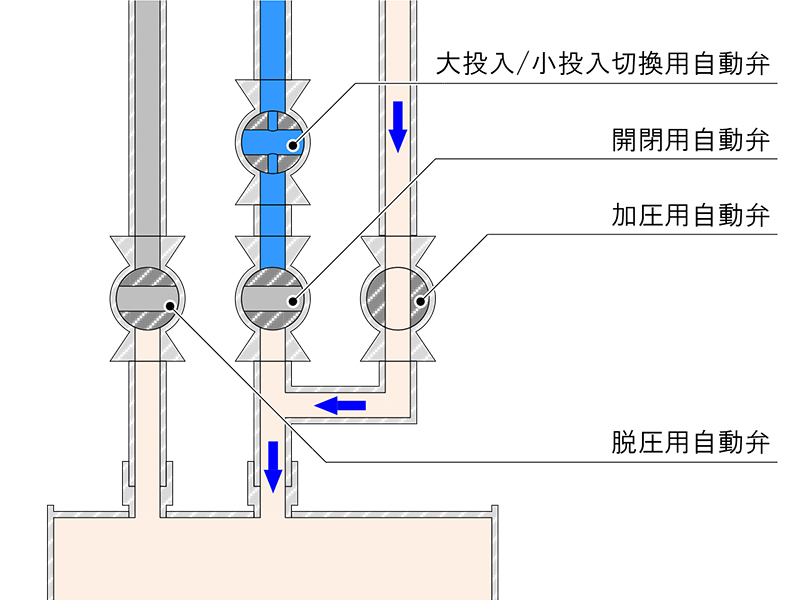

Step 4充填完了→加圧
充填量が定量値に到達すると開閉用自動弁が「閉」となり、充填が終了します。その後、加圧用自動弁が「開」となり規定圧力まで加圧を行います。
