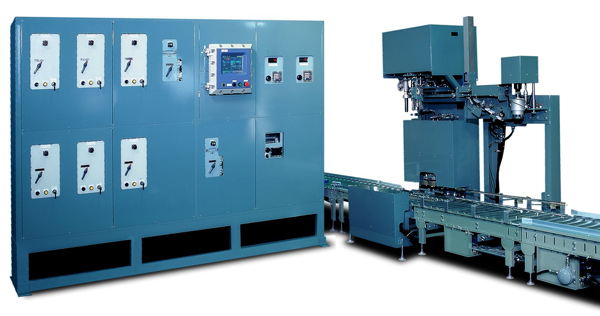

1ステーションで全自動充填に対応

キャッパヘッドと充填ヘッドが水平スライドにより入れ替わる構造なので、1ステーションで、容器の搬入搬出、キャップ開閉、充填作業の全てを自動行うことができます。
前後搬送ラインもご要望に合わせてご提案いたしますので、お気軽にご相談ください。

完全防爆仕様の対応が可能

装置を構成する全ての電気機器を危険エリアに設置できるTIIS認定品で構成する仕様で製作ができます。 自社製の耐圧防爆型制御ユニットを活用することで、本質安全防爆仕様のように、バリヤを収納した制御盤などを安全エリアに設置する必要がなくなります。 危険エリアのみで装置が完結するので、配線コストを削減できます。

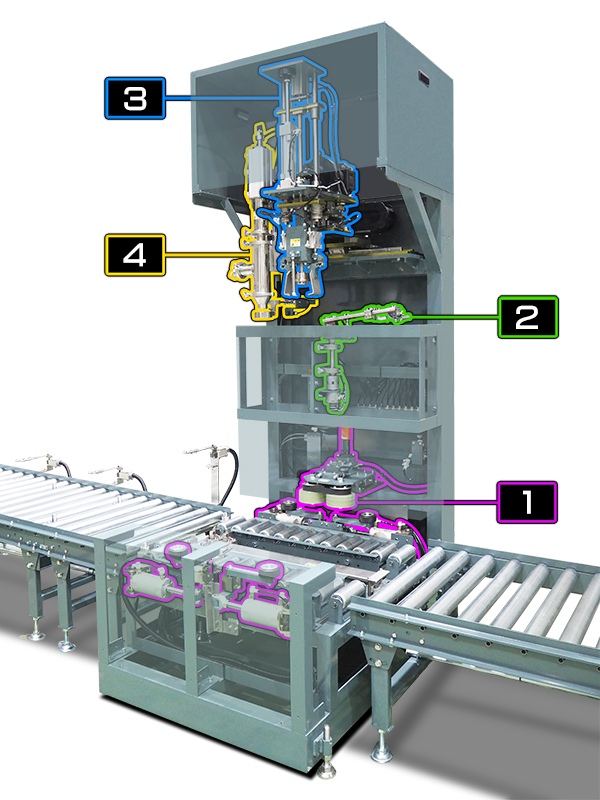

1ドラム缶回転機構
搬入したドラム缶をローラーで挟み込んでキャッチし、充填口が充填ノズルの位置になるまで回転させます。

2口位置検出装置
ドラム缶を回転させながら充填口の突起位置を走査し、近接センサで充填口の位置を検出したポイントで回転機構の動作を停止させます。

3キャッパヘッド
キャップを自動で取り外すユニットです。
取り外したキャップはマグネットで保持し、充填完了後に再度ドラム缶に取り付けます。
外ネジ式口金キャップに標準対応します。その他仕様のキャップはお問合せください。

4充填ヘッド
キャップ取り外し後に充填口の上に自動でスライドし、設定した重量値に基づき自動充填を行います。充填完了後は再びキャッパヘッドと入れ替わります。

ドラム缶全自動充填機
全自動充填機に加え、オーバーキャッパー、検量秤、搬送装置などを含む全自動ラインの紹介動画です。

紹介動画の閲覧をご希望の方は、 お問合せフォームopen_in_new の「お問合せ内容」欄に「ドラム缶全自動充填機 紹介動画 パスワード希望」とご記入のうえ送信してください。 ご入力いただいたメールアドレス宛に、動画閲覧用パスワードをご案内いたします（※）。

※ 同業他社様による調査目的での閲覧と判断した場合は、パスワードのご案内をお断りする場合がございます。

ドラム缶全自動充填機 キャッパ及び充填ヘッド部
全自動充填機本体の口位置検出、キャップ脱着、充填の部分にフォーカスした参考動画です。

紹介動画の閲覧をご希望の方は、 お問合せフォームopen_in_new の「お問合せ内容」欄に「ドラム缶全自動充填機 紹介動画 パスワード希望」とご記入のうえ送信してください。 ご入力いただいたメールアドレス宛に、動画閲覧用パスワードをご案内いたします（※）。

※ 同業他社様による調査目的での閲覧と判断した場合は、パスワードのご案内をお断りする場合がございます。

搬送装置付きキャニスタ缶充機

クリーンルーム内でキャニスタ缶の充填を行うため、シートシャッター付きパスボックスを介して空容器の搬入と充填済み容器の搬出ができるように構成されたラインです。 充填機は、キャニスタ缶にカプラーを接続してスタート操作を行うだけで、脱圧、充填、加圧などの工程を自動で行うことができます。
搬送装置付き充填装置、制御盤、シートシャッター付きパスボックスなど、全ての装置を弊社で取りまとめ、トータルプロデュースしております。

PDF	搬送装置付きキャニスタ缶充機機　納入事例資料

※ 上記リンク先より、各部機能などを紹介した資料のダウロードができます。

14L缶全自動充填機

ゾーン1の危険エリアで14L角缶の充填を行うための全自動充填装置です。N2パージ、充填、検量、キャップ、ラベリング、全ての工程を自動で行います。 生産頻度の少ない18L缶の半自動充填機も搬送ラインに合流できるようにレイアウトされ、最下流で既存の充填済み缶搬送ラインに接続できるように設計されています。
安全エリアが遠く、一般機器が設置できない環境なので、制御盤含む全ての機器を耐圧防爆仕様で構成しています。

PDF	14L缶全自動充填機　納入事例資料

※ 上記リンク先より、各部機能などを紹介した資料のダウロードができます。

前後搬送装置付きコンテナ充填機

コの字型のレイアウトで構成された自動搬送装置が付属したコンテナ充填装置です。最上流側（搬入側）のコンベヤにフォークリフトで空コンテナを載せ、最下流側（搬出側）のコンベヤからフォークリフトで充填済みコンテナを取り出します。
ライン全体は制御盤のタッチパネルで統合制御され、各種情報の表示及び設定操作、コンベヤの手動操作などができます。

PDF	前後搬送装置付きコンテナ充填機　納入事例資料

※ 上記リンク先より、各部機能などを紹介した資料のダウロードができます。
