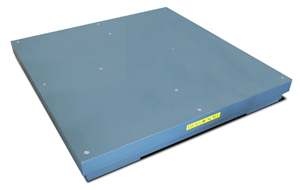

TM-L4点マルチロードセル式耐圧防爆型デジタルスケール

全高が低く使い勝手が良好

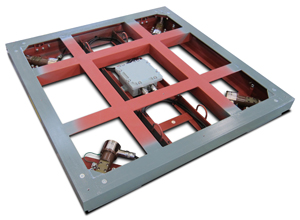

計量台の4隅に耐圧防爆型ロードセルを組み込んだ4点マルチロードセル式で、全高が低く、使い勝手に優れます。

球面受け金具を採用で高い信頼性を実現

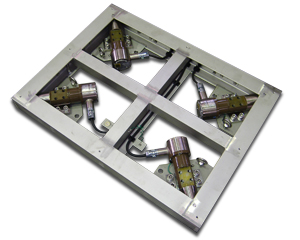

全機種において、上下フレーム構造かつ球面受け金具を採用した4点マルチロードセル式で高精度を実現しています。全ての機種が3級検定合格品で、安心して取引証明にご使用頂けます。全ての製品において当社工場内で組立、重量調整、検定受検を行っているため、高い信頼性を誇っています。

主仕様Main Specifications

型式		TM-L-XXX XXX = 秤量（150～3000）
計量方式		4点マルチロードセル式
防爆性能	ロードセル	ExdⅡBT4
防爆性能	和算箱	ExdⅡBT4
材質	本体フレーム	SS400塗装仕上げ（塗装色：7.5BG4/1.5）
	ロードセル	ステンレス（SUS630）
	和算箱	アルミニウム（AC4A）
保護性能	ロードセル	IP54（※2）
保護性能	和算箱	IP65
指示計		TD-3600open_in_new・TD-4500Ⅱopen_in_new（※3）
ロードセルケーブル長		5m

※1 その他特殊積載台寸法の製作も承ります。お気軽にお問合せください。
和算箱を計量台内部に収納する場合、最少製作寸法は600×800mmですが、和算箱を外部に設置すれば600×800mm未満のサイズでも製作できます。

※2 TM-L-150～TM-L-2000は、オプションで保護性能IP67のロードセル（材質：鉄製）に変更可能です。

※3 非防爆仕様の指示計との組み合わせ及び検定対応可能です。

標準ラインナップ

型式	秤量	目量	載台寸法（mm）※1								自重	検定対応
型式	秤量	目量	A	B	高さ	C	D	E	F	G	自重	検定対応
TM-L-150	150kg	0.05kg	800	800	150	400	550	700	※2	-	約120㎏	×
TM-L-300	300kg	0.1kg	800	800	150	400	550	700	※2	-	約120㎏	×
TM-L-600	600kg	0.2kg	800	800	150	400	550	700	※2	-	約120㎏	○
			1200	1200	150	720	940	1100	200	-	約280㎏	○
			1500	1500	150	1020	1260	1400	500	-	約300㎏	○
TM-L-1000	1000kg	0.5kg	1200	1200	150	720	940	1100	200	-	約280㎏	○
TM-L-1000	1000kg	0.5kg	1500	1500	150	1020	1260	1400	500	-	約300㎏	○
TM-L-1500	1500kg	0.5kg	1200	1200	150	720	940	1100	200	-	約280㎏	○
TM-L-1500	1500kg	0.5kg	1500	1500	150	1020	1260	1400	500	-	約300㎏	○
TM-L-2000	2000kg	1kg	1200	1200	150	720	940	1100	200	-	約280㎏	○
TM-L-2000	2000kg	1kg	1500	1500	150	1020	1260	1400	500	-	約300㎏	○
TM-L-3000	3000kg	1kg	1200	1200	170	650	850	1000	400	70	約300㎏	○
			1500	1500	170	950	1150	1300	400	80	約320㎏	○

※1 OP-02 ステンレスカバーを装着した場合、H寸法が+2mmになります。

※2 載台寸法800×800mm に、リフト移動用チャンネルの取り付けをご希望の場合は、お問合せください。
1500×1500mmを超える載台寸法も製作致します。お気軽にお問合せください。

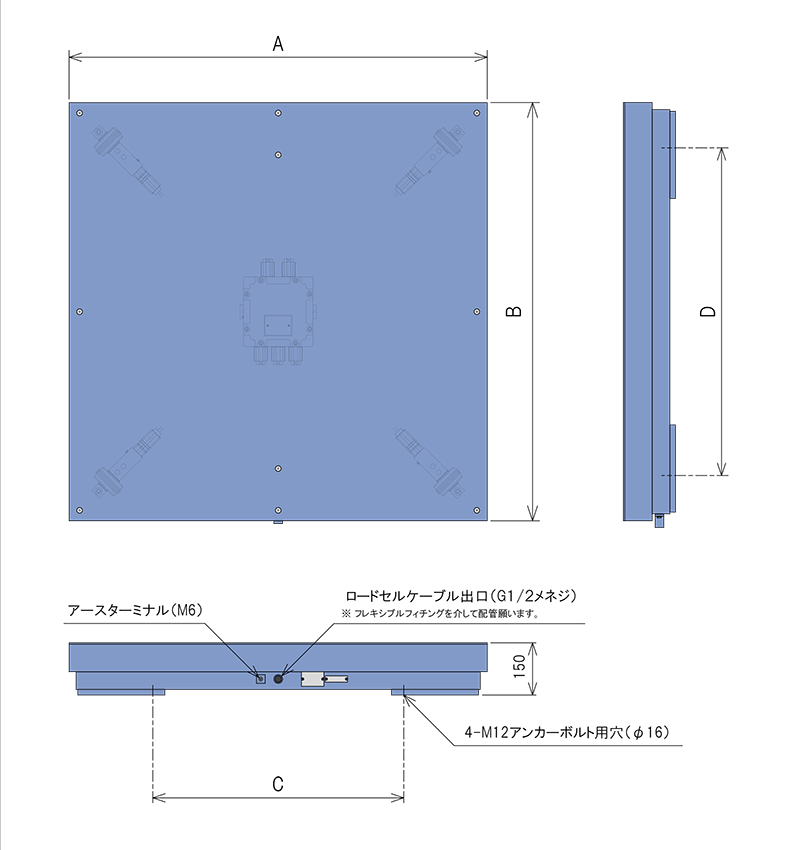

TM-L-150～TM-L-2000 外形寸法図

TM-Lシリーズ（OP-03付）外形寸法図（TM-L-150～TM-L-2000）

TM-L-150～TM-L-2000 外形寸法図（OP-03付）

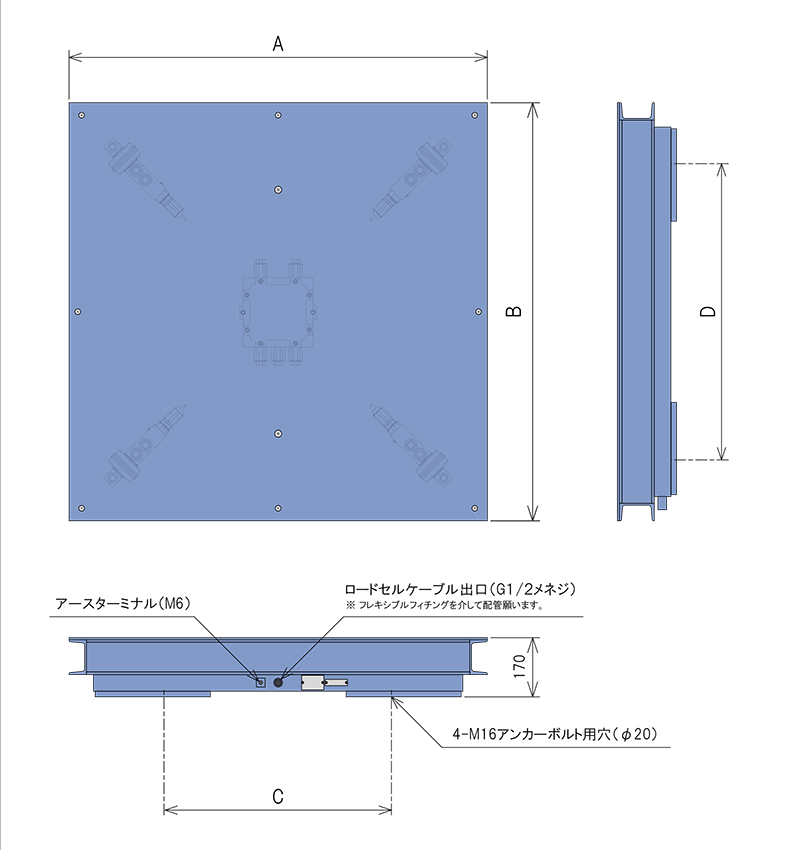

TM-L-3000 外形寸法図

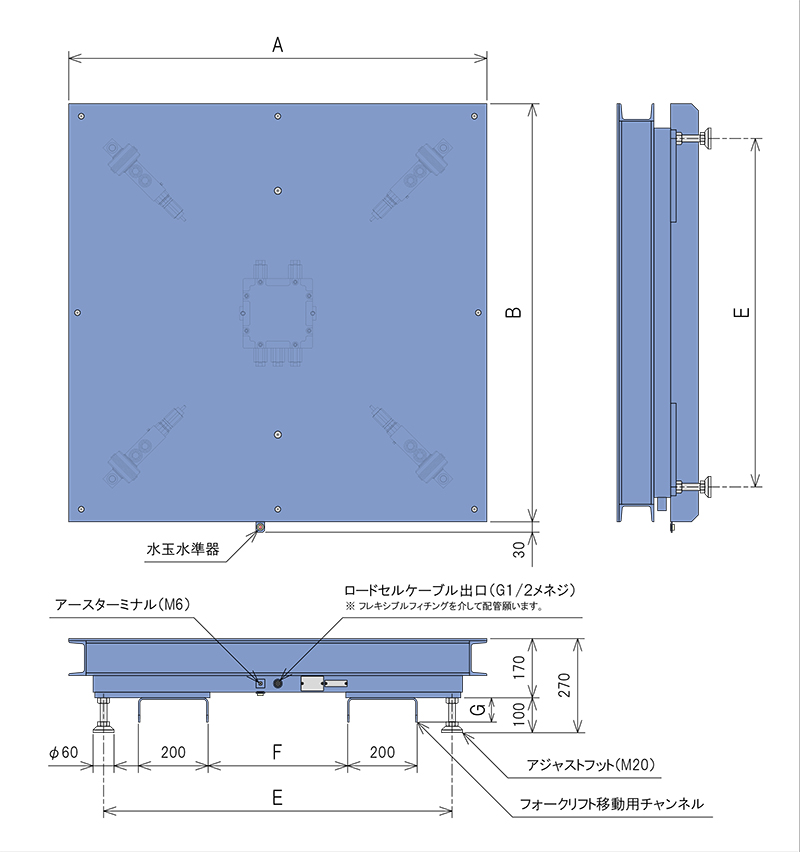

TM-L-3000 外形図寸法図（OP-03付）

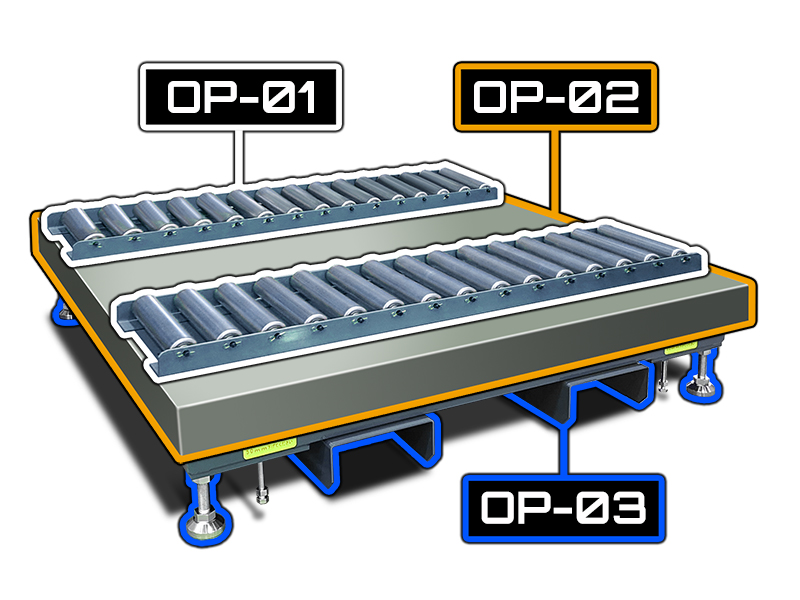

オプションOptions

OP-01フリーローラー
積載台の寸法に合わせてフリーローラーを取り付けいたします。
装着した状態で検定受検ができように型式承認を取得しています。

OP-02ステンレスカバー
耐食性が高いSUS304を使用しているので水分を含む計量物などから本体を保護できます。

OP-03リフト移動用チャンネル＋アジャストフット
フォークリフトやハンドパレットなどのツメをを差し込むことで容易に移動ができます（アジャストフットのみ追加も可能です）。

マルチロードセル式耐圧防爆型デジタルスケール TM-Lシリーズオプション OP-04 オールステンレス仕様 — OP-04

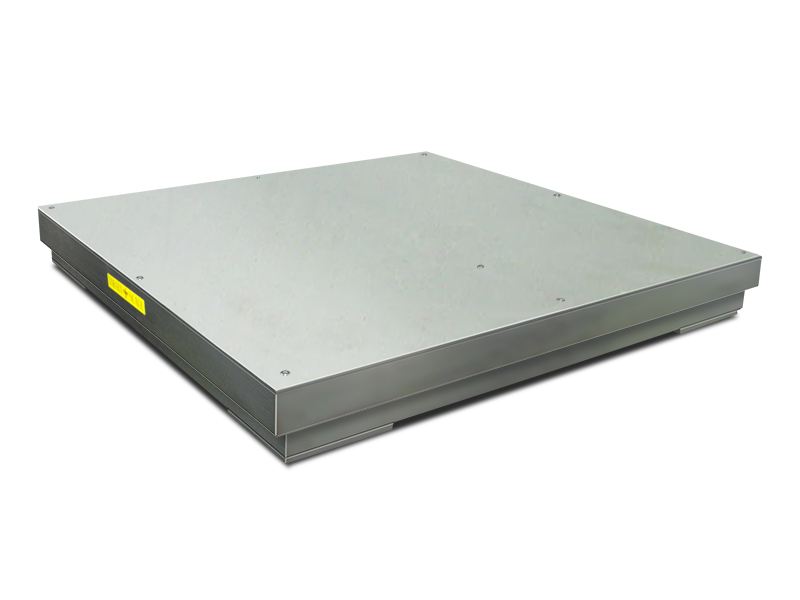

OP-04オールステンレス仕様
SUS304、SUS316などのオールステンレス、溶融亜鉛メッキの施工など、ご要望の材質で製作致します。
また、耐塩塗装などご指定の塗装仕様、塗装色の変更、天板の縞鋼板変更、天板へのゴムマット取り付けなど、細かなご要望にお応え致します。
上板のみステンレスなどに材質を変更し、その他のフレームは標準のSS400塗装仕上げで製作することもできます。

特殊仕様Special specifications

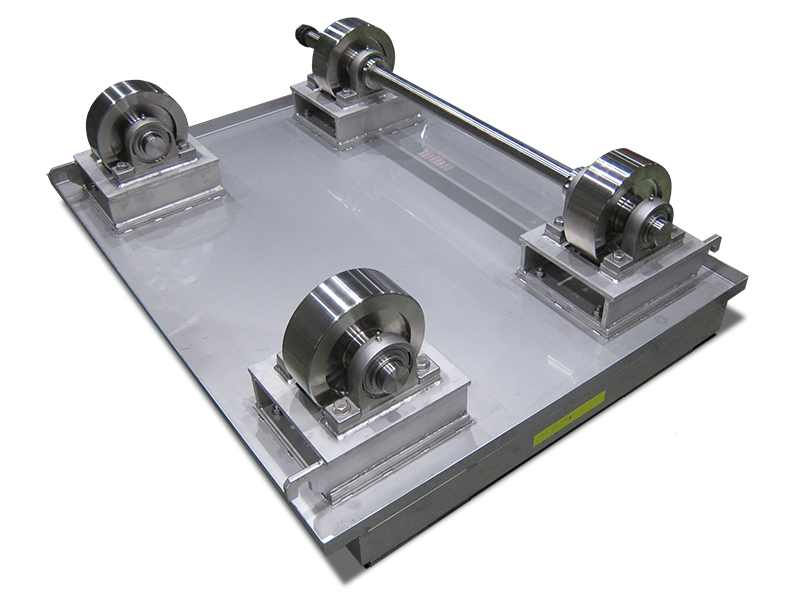

ボンベ積載用ローラー付き

Case 1ボンベ積載用ローラー付き
計量台上にボンベを積載するためのローラーを取り付けたタイプです。片側のローラーはシャフトで連結され、シャフトエンドにラチェットハンドルを取り付けることでボンベを回転させることができます。また、ボンベの内容物がこぼれないように、ローラーの下にはパンが設置されてます。
ボンベの積載に限らず、計量物に合わせて専用架台を設計いたしますので、お気軽にご相談ください。

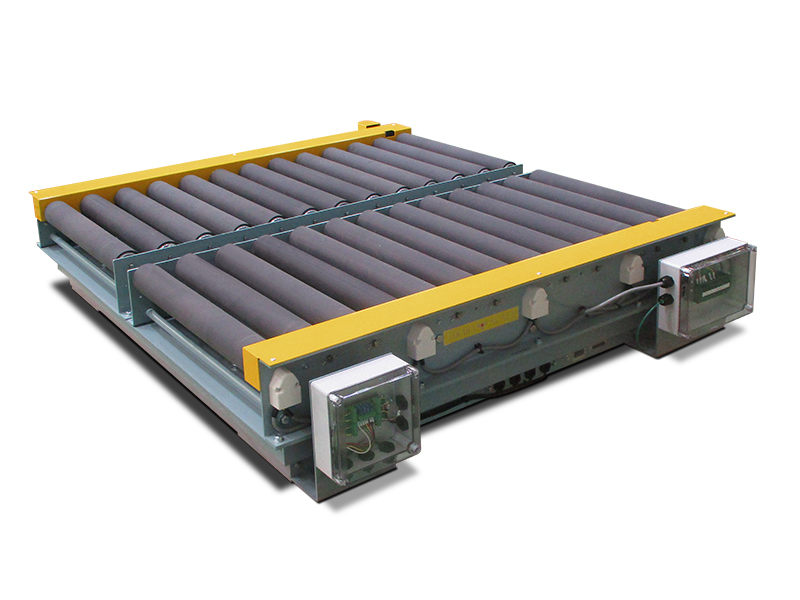

搬送装置付きデジタルスケール

Case 2搬送装置付計量器
フリーローラーはもちろん、駆動ローラーコンベヤ、チェーンコンベヤ、スラットコンベヤなど、搬送装置を組み込んだ計量器の製作を致します。
機器を組み込んだ状態で重量調整を行いますので、そのまま安心てお使い頂けます。また、搬送装置を装着した状態で検定受検ができように型式承認を取得していますので、検定付き搬送装置付き計量器の製作が可能です。
もちろん自動搬送制御を含めたシステムのご提案できます。

二重額板仕様デジタルスケール（透過イメージ）

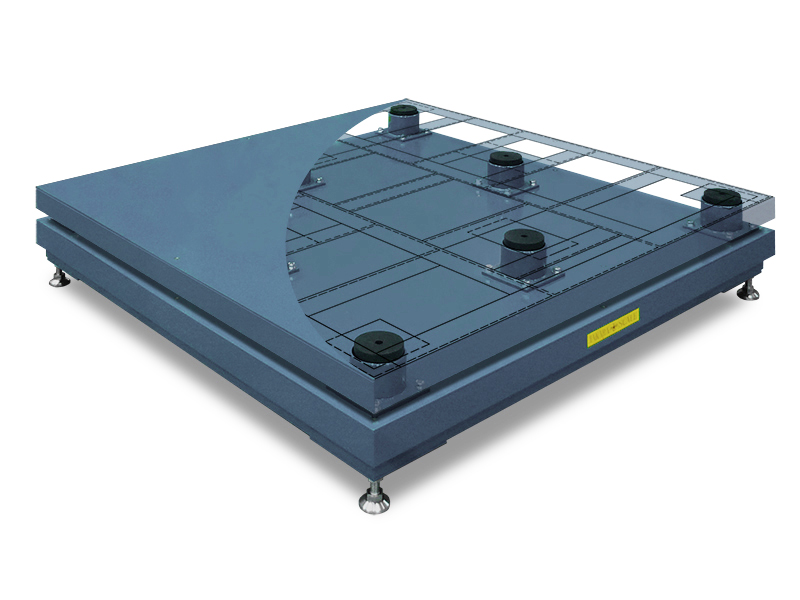

Case 3二重額板仕様
計量台の額板上にゴムダンパーを設け、その上にさらに額版を追加する二重構造になっており、計量物積載時にロードセルにかかる衝撃荷重を軽減します。
クレーンの昇降速度が速く計量物積載時の衝撃が大きい場合、載せ降ろしの頻度が多く、誤って衝撃を加えてしまうリスクが高い場合などに有効です。

4方向型フォークリフトチャンネル

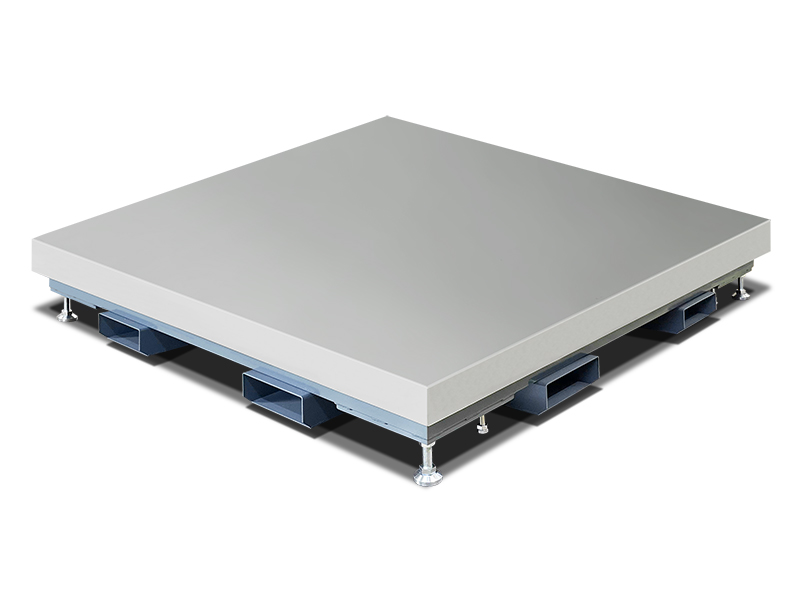

Case 44方向型フォークリフトチャンネル
通常のフォークリフト用チャンネルは2方向からしかフォークを差すことができませんが、4方向からフォークを差すことができるように十字型の構造でチャンネルを製作することもできます。
また、フォークから計量器が脱落することを防止するため、チャンネル下側を塞いで角パイプ構造にすることもできます。
チャンネルの幅やピッチなど、ご要望に合わせて設計製作致しますので、お気軽にお問合せください。

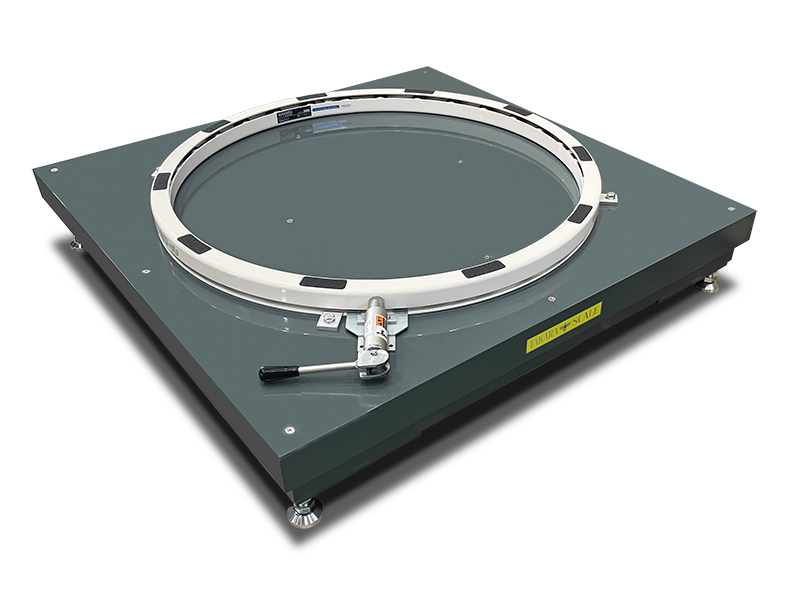

ターンテーブル付デジタルスケール

Case 5ターンテーブル付
計量台上にターンテーブル部を固定した製作例です。写真の製作例ではストッパー付手動式マワール（PTH-100-HDSTOP）を組み込んでいます。
本製作例は、1箇所の充填ノズルを使用してパレットに載せた4本のドラム缶を手動充填するケースで、容器ハンドリング効率化を行う目的で組み込まれたものですが、ラッピング工程の効率化など、様々な目的でご使用頂けます。
ターンテーブルが装着された状態で取引証明に使用できる検定品の製作も対応いたします。
