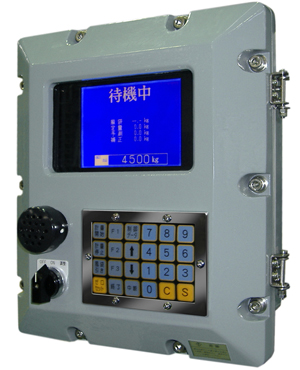

TD-4500Ⅱ耐圧防爆型指示計
様々な制御やシステム拡張に対応
液晶表示器を搭載しており、品種、Lot No.などの各種計量情報やガイドメッセージの表示ができます。
お客様のご要望に合わせてソフトウェアをカスタマイズすることを前提にした端末なので、一品一様でソフトウェアを作成する必要があるケースにも対応致します。
上位機器とのシリアル通信によるデータ受信、データ送信なども、ご指定の通信手順に合わせてソフトウェアを作成致します。
シリアルI/Fを持つ他メーカーの機器との通信にも対応致しますので、お気軽にご相談ください。
オプションボードで様々なシステム拡張に対応
計量器指示計の場合、オプションI/Fに4スロットが使用できるので、I/Oボード増設で、出力24点、入力24点が使用できます。
また、A/Dボードを4枚セットして4台の計量器の重量表示、A/Dボードを使用せず、計量器ではなく制御端末として使用するなど、ソフトウェア次第で様々な使い方ができます。
| スロット 1 | CPUボード（固定） |
|---|---|
| スロット 2 | A/Dボード |
| スロット 3 | OP02-1 12点 SSR出力ボード |
| スロット 4 | OP03-1 12点 入力ボード |
| スロット 5 | 空きスロット |
| スロット 5 | 空きスロット |
主仕様Main Specifications
| 型式 | TD-4500Ⅱ |
|---|---|
| 労検認定型式 | TEX2003 |
| 型式検定合格番号 | 第TC16301号 |
| 表示分解能 | 1/12000 Max. |
| 最小入力感度 | 0.5μV |
| ロードセル電源 | DC10V±5% 120mA Max.(リモートセンス方式) |
| ロードセル接続数 | 350Ω系ロードセル 4本まで並列接続可能 |
| 電源電圧 | AC100/110V 又は AC200/220V 50/60Hz （工場出荷時に設定） |
| 消費電力 | 50VA Max. |
| 表示 | ドットマトリックス液晶表示 320×240ドット |
| シリアル回線 | RS-422/485準拠 ×1回線 |
| 外部出力 | 電源電圧出力(SSR) ×10点 |
| 外部入力 | 無電圧接点入力 ×10点 |
| 外形寸法 | 300×360×206mm (突起物及び引込金具含まず) |
| 自重 | 約26kg |
| 保護等級 | IP65準拠 |

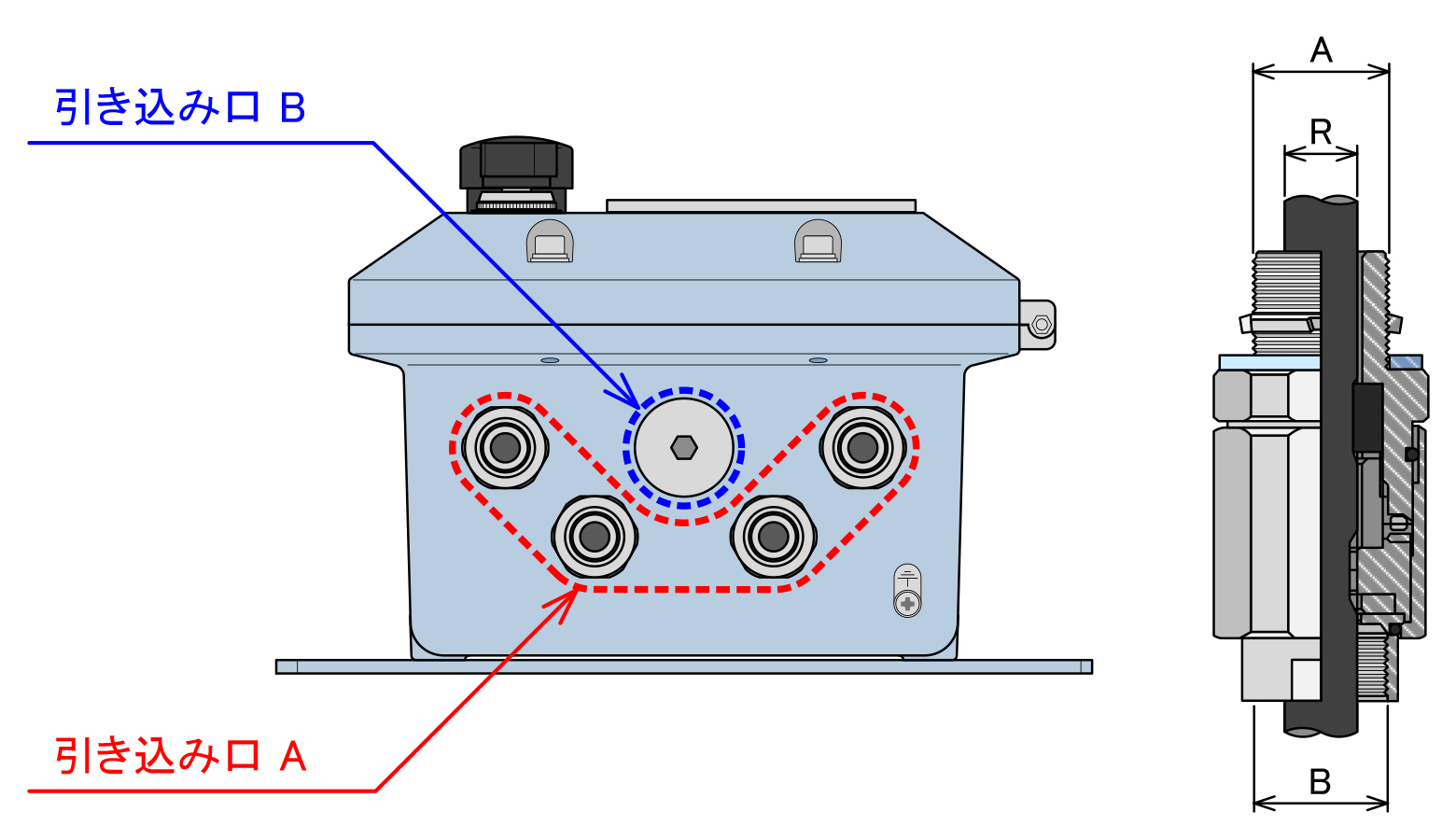

引き込み金具はケーブル径に合わせて変更可能
配線引き込み金具は、ご使用のケーブル径に適合する耐圧パッキンが組み込まれたものに変更できます。
引き込み口 A（G3/4×2箇所）は適合ケーブル径Φ10～12mmの「GETV10-A112」が標準装備、引き込み口 B（G1/2×3箇所）と引き込み口 C（G3/4×1箇所）は標準で封止プラグが装着され、オプションで引き込み金具に変更できます。
| 標準 | 型式 | 適合ケーブル（R） | 機器側ねじサイズ（A） | 保護管側内ネジサイズ（B） | |
|---|---|---|---|---|---|
| 引き込み口 A | 〇 | HPN21（R8） | φ6mmを超えてφ8mmまで | G3/4（22mm） | G1/2（16mm） |
| 〇 | HPN21（R10） | φ8mmを超えてφ10mmまで | G3/4（22mm） | G1/2（16mm） | |
| ● | HPN21（R12） | φ10mmを超えてφ12mmまで | G3/4（22mm） | G1/2（16mm） | |
| 〇 | HPN22（R14） | φ12mmを超えてφ14mmまで | G3/4（22mm） | G3/4（22mm） | |
| 〇 | HPN22（R16） | φ14mmを超えてφ16mmまで | G3/4（22mm） | G3/4（22mm） | |
| 〇 | GBE-2（封止プラグ） | - | G3/4（22mm） | - | |
| 引き込み口 B | △ | HPN33（R18） | φ16mmを超えてφ18mmまで | G1（28mm） | G1（28mm） |
| △ | HPN33（R20） | φ18mmを超えてφ20mmまで | G1（28mm） | G1（28mm） | |
| ● | GBE-3（封止プラグ） | - | G1（28mm） | - |
※ 「●」：標準装着品、「〇」：標準仕様で変更可能、「△」：オプションで変更可能
オプションOptions
| OP01 通信ボード | OP01-1 | RS232C・RS422/485×2回線通信ボード （RS232C×2回線、RS422/485×2回線の切換式） |
|---|---|---|
| OP02 出力ボード | OP02-1 | 12点 SSR出力ボード （電源電圧出出力、DC12V出力のいずれかを選択可能） | OP02-2 | 12点 接点出力ボード |
| OP03 入力ボード | OP03-1 | 12点 入力ボード |
| OP04 入出力ボード | OP04-1 | 8点 SSR出力・4点 入力ボード | OP04-2 | 4点 SSR出力・8点 入力ボード |
| OP05 | Ethernet I/F | |
| OP06 | 無線LAN（※） | |
| OP07 | 本質安全防爆型データロガー | |
※ PCでデータ収集を行うには、
当社製データ収集ソフトopen_in_new
をご使用ください。
本オプションは無線LAN経由でシリアルデータを送信します。お客様にてデータ収集ソフト製作する場合、仮想COMポートドライバ（TCP/IPをCOMポートにマッピングするソフトなど）をご使用の上、COMポート通信としてご対応ください。

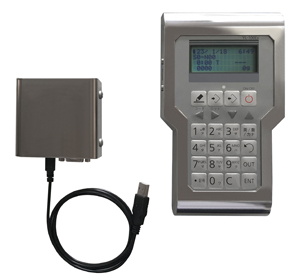

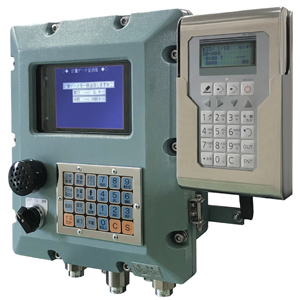

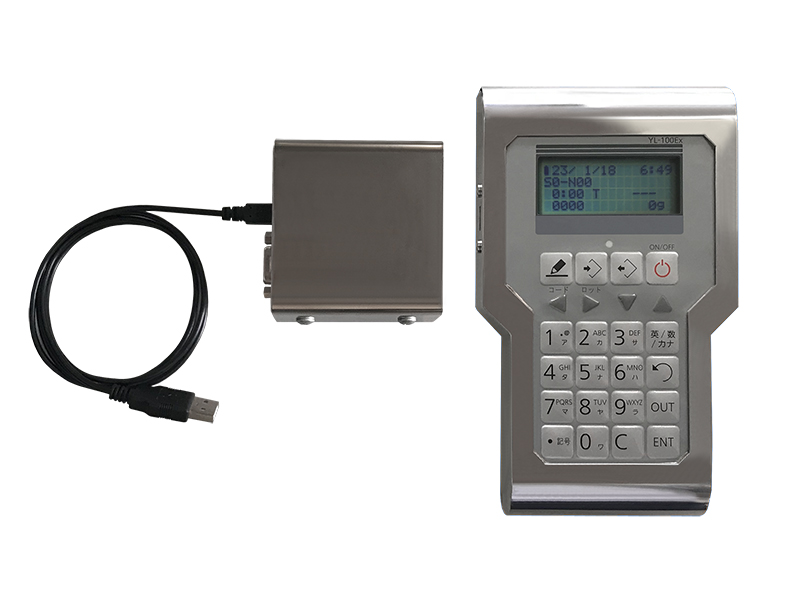

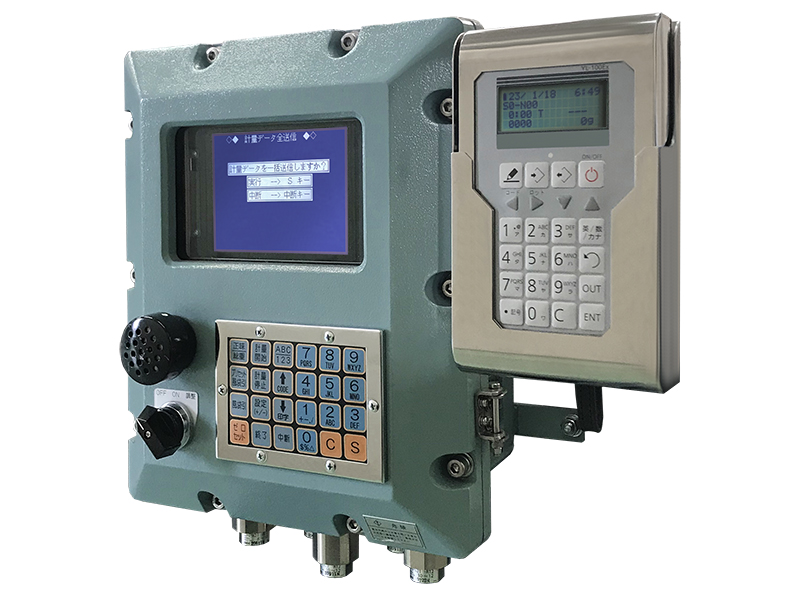

OP07 防爆型データロガーOP07 Explosion-proof data loggert
2つのデータ収集モードを選択可能
リアルタイムデータ収集
計量ごとに指示計からデータロガーに計量データを送信し、リアルタイムでデータロガーに蓄積します。
一括データ収集
指示計に計量データを一時的に記憶し、作業終了時にデータ送信操作を行うことで、一括でデータを取得します。
1台のデータロガーで最大10台分の計量データを収集できます。
※ オプションデータ領域を使用して、ご要望のデータ項目（数字データ）を追加で収集することができます（指示計ソフト改造が別途必要です）。
CSVデータ出力とプリンタ印字が可能
データロガーの赤外線出力部に装着する変換ボックスを経由するこで、外部にデータを出力することができます。
PCと接続（※1）して計量データをCSV形式のファイルで出力、プリンタ TPS-503W（※2）と接続してデータの印字ができます。
PC及びプリンタに出力するデータは、日付ごと、はかりごと、品種ごとなど、項目の指定ができます
※1 専用データ出力ソフト（無償）のインストールが必要です。
※2 プリンタ（TPS-503W）は別途購入が必要です。
| 型式 | YL-100Ex |
|---|---|
| 防爆構造 | ExiaⅡBT4Gax |
| 寸法 | 112（W）×194（D）×49（H）mm |
| 自重 | 約1㎏（電池含む） |
| 保護性能 | IP20準拠 |
| 最大データ保存数 | 5,000件 |
| 電源 | 単2マンガン乾電池 パナソニック R14P(NP)×2本付属 定格電圧：DC3V 消費電力：0.10W |
| 付属品 | 変換ボックス、USBケーブル、収納ボックス、ストラップ 乾電池（2本）、取扱説明書、TD-4500Ⅱ固定用ブラケット |
その他周辺機器Other peripheral equipment

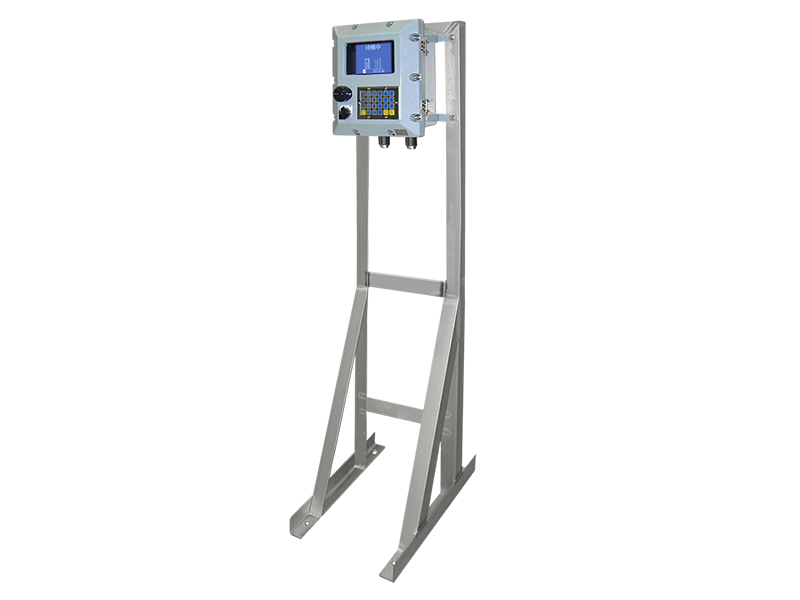

OP-A1自立スタンド
指示計をフロアに固定して自立させるスタンドです。
写真の材質はSUS304（酸洗い仕上げ）ですが、標準のSS400塗装仕上げもご選択頂けます。

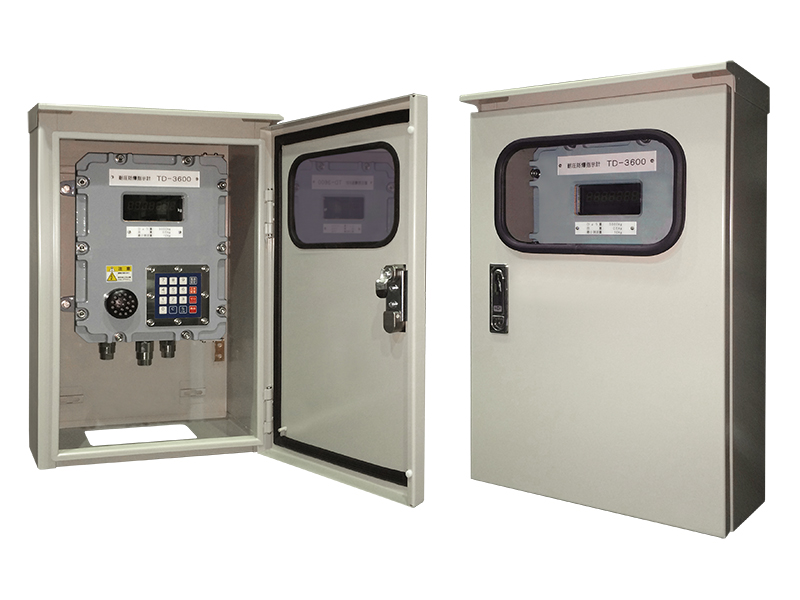

OP-A2防雨ボックス
指示計全体をボックスに収納することで、直接風雨が当たることを防ぎます。
写真の材質はSS400塗装仕上げですが、SUS304製もご選択頂けます。
OP-A3外部表示器 TG-3600iopen_in_new
耐圧防爆型指示計の重量値を安全エリアで表示できる外部表示器です。
重量値の表示に加え、オプションで風袋引きやゼロセットなどの遠隔操作、重量値のBCD出力などが可能です。

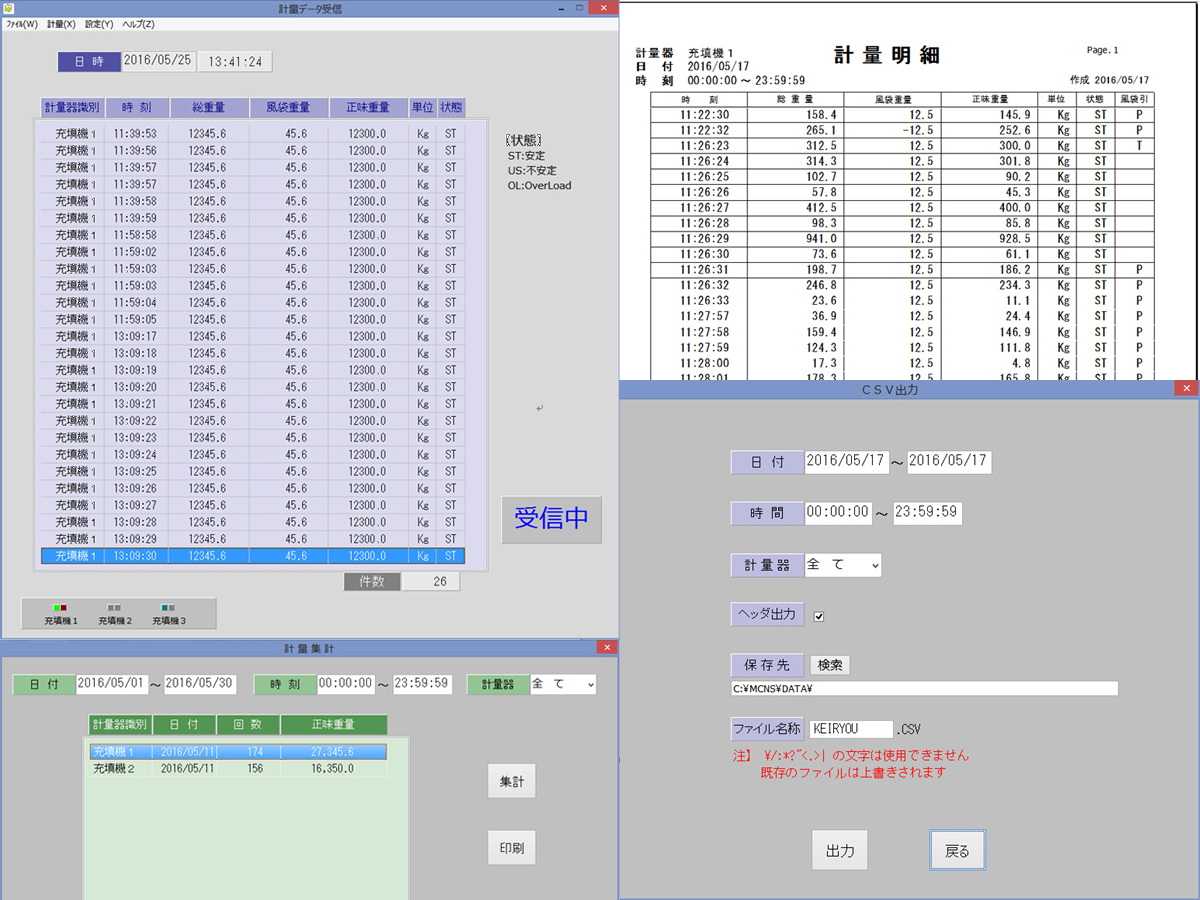

OP-A4PC用データ収集ソフトopen_in_new
最大10台の計量器や充填機などを接続し、計量データのリアルタイム収集、計量データの閲覧及び印刷、CCSVファイルでのデータ出力などができます。

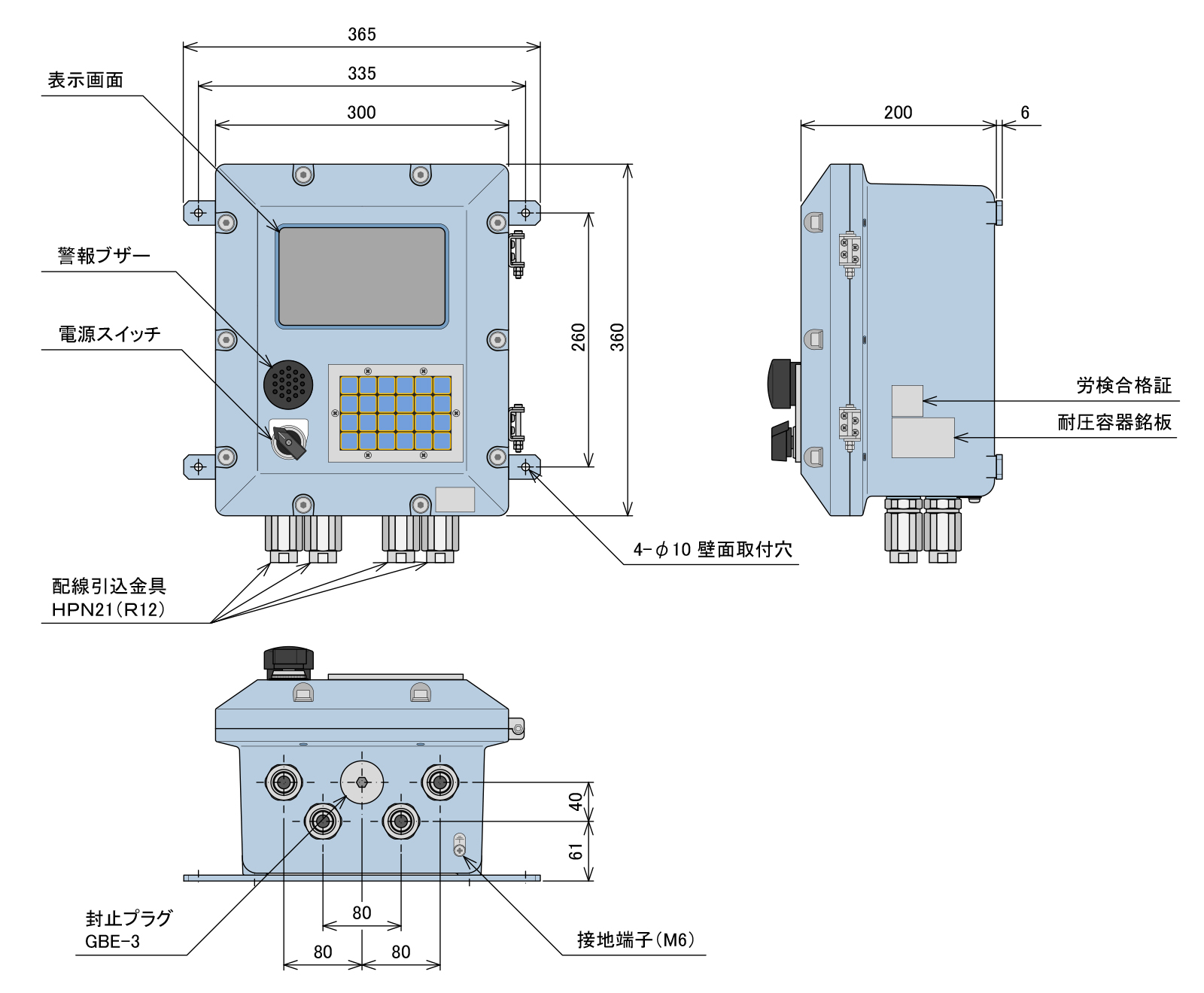

外形寸法Dimensions
耐圧防爆型指示計 TD-4500Ⅱ 外形寸法図
