UBM シリーズ薄型（ローピットタイプ）トラックスケール

GL+300mmの薄型設計

ロードセルを計量台フレームの内側にレイアウトすることで可能な限り厚さを薄く設計した低床タイプです。

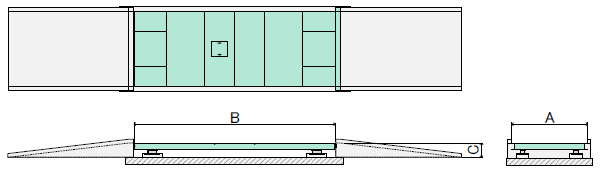

鉄製スロープを追加することで、地上式（ピットレス式）として使用することもできます。
施工可能なピットの深さに制限がある場合などに有効です。
標準寸法以外の寸法でもご希望に合わせて設計製作致しますので、お気軽にお問合せください。

主仕様Main Specifications

型式	秤量 (kg)	目量 (kg)	主要寸法 (mm)
型式	秤量 (kg)	目量 (kg)	A	B	C
UBM-15	15000	5 or 10	2400	5500	300
UBM-20	20000	5 or 10	2700	6500	300
UBM-25	25000	5 or 10	2700	6500	300
UBM-30	30000	10 or 20	3000	8000	300
			3000	10500	300
			3000	13000	300
UBM-40	40000	10 or 20	3000	8000	300
			3000	10500	300
			3000	13000	300
UBM-50	50000	10 or 20	3000	8000	300
			3000	10500	300
			3000	13000	300

※1 その他特殊積載台寸法の製作も承ります。お気軽にお問合せください。

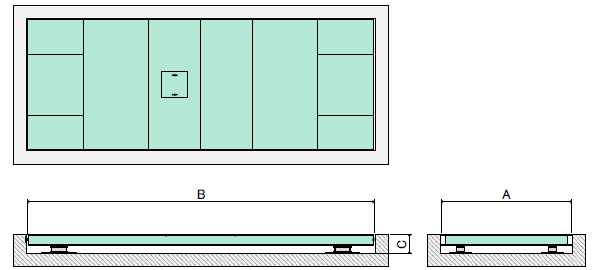

UBMシリーズ埋込式　外形寸法図

周辺システム機器Peripheral system equipment

トラックスケール用カードリーダーポスト

様々な機器を組み込み可能

ICカードリーダーを組み込むことで、計量時に車両情報を読み込んで計量値と共に記憶することができます。
伝票プリンタも組み込めば、計量伝票の発行ができるので、オペレーターが介在せず、ICカードを所持した登録車両の運転手だけで計量が完結します。また、指示計を収納してカードリーダー盤で重量値を確認することもできます。
