流量計と連携してバルブなどを自動制御可能

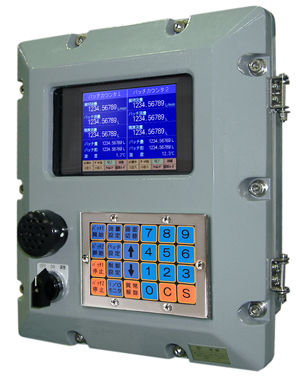

ZONE1及びZONE2の危険エリアで使用できる流量計用コントローラーです。 最大2台の流量計と温度計を接続し、それぞれの流量計出力に対して目標値設定、バルブの自動制御、温度入力による流量補正などができます。
制御ユニットに三菱電機製PLC（Qシリーズ）を使用しており、流量計からの入力は高速カウンタユニットで取り込むので、パルス式流量計であれば接続ができます。 また、ユニット変更で、測温抵抗体、熱電対など、様々な温度入力形態に対応することができます。

2台の流量計を接続制御可能な標準ソフト

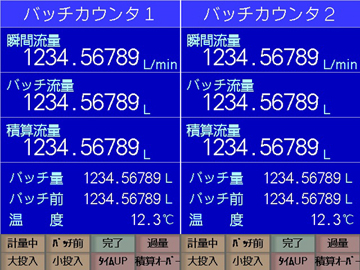

標準ソフトウェアは、最大2台の流量計と温度センサを接続し、それぞれの瞬間流量、バッチ流量（バッチ単一の積算流量）、積算流量（全バッチの積算流量）をリアルタイム表示、バッチ量（バルブなどの制御目標値）、バッチ前（ポンプの運転速度変更など制御変更に使用）、入力温度を表示。
画面下部に制御状態や判定結果を表す各種インジケーターを表示しています。
また、ご要望に合わせてカスタマイズした画面構成や制御ソフトも製作いたしますので、お気軽にご相談ください。

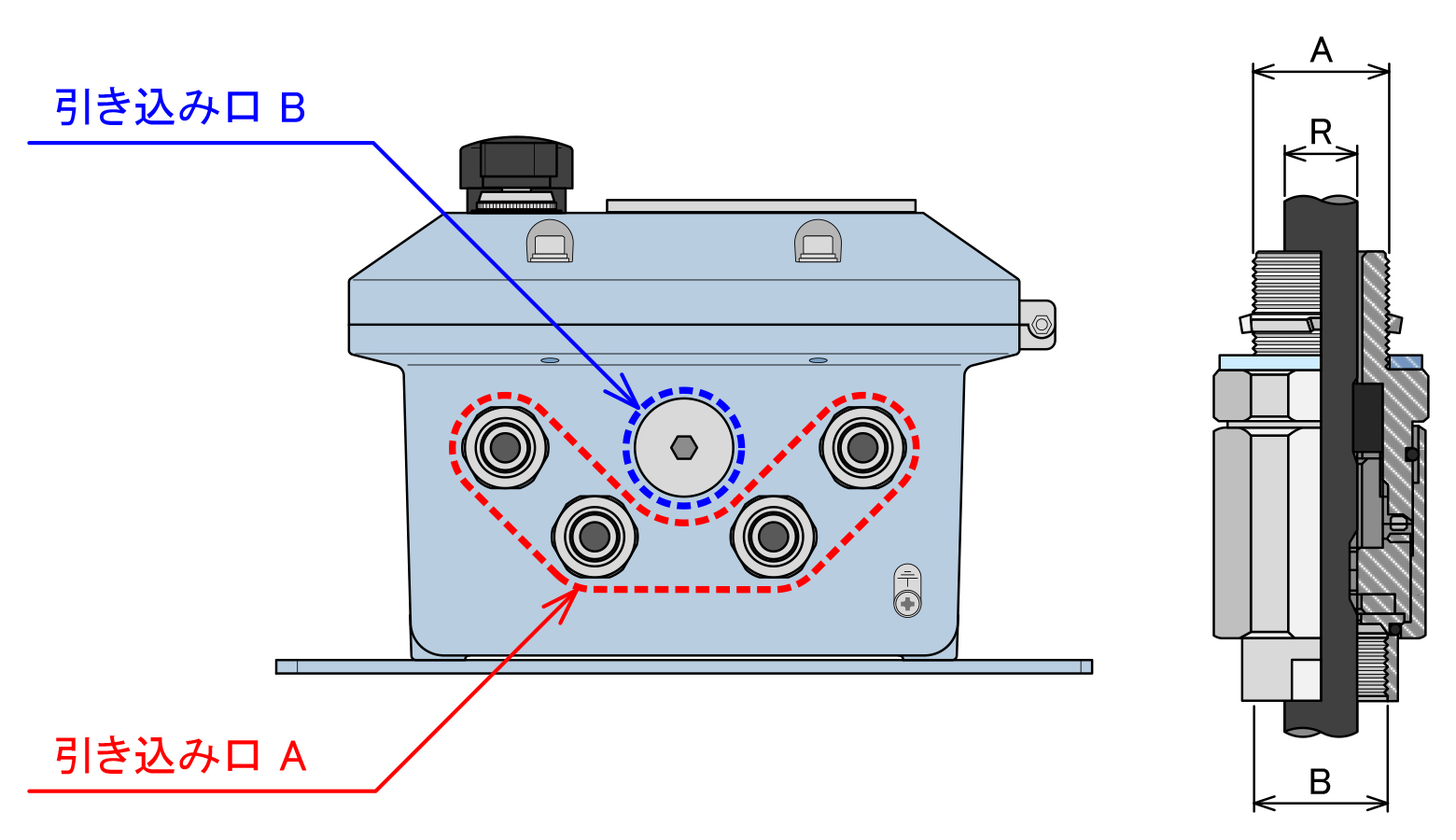

引き込み金具はケーブル径に合わせて変更可能

配線引き込み金具は、ご使用のケーブル径に適合する耐圧パッキンが組み込まれたものに変更できます。
引き込み口 A（G3/4×4箇所）は適合ケーブル径Φ10～12mmの「HPN21（R12）」が標準装備、引き込み口 B（G1×1箇所）は標準で封止プラグが装着され、オプションで引き込み金具に変更できます。

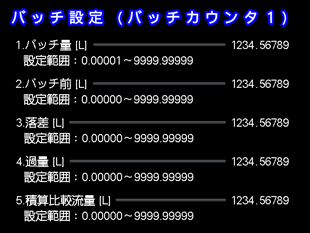

01バッチ設定画面
バッチ制御目標値、バルブ閉止後に流出する流量の補正量、過量(バッチ毎の過量設定)、積算比較流量(全積算流量における過量値)等を設定します。

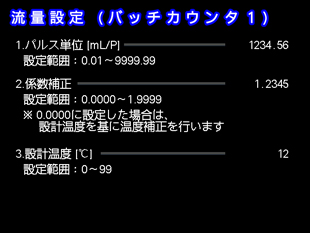

02流量設定画面

1パルスあたりの流量値、温度補正係数(温度計を接続しない場合の固定値)、設計温度(入力温度との計算により補正値算出)等を設定します。

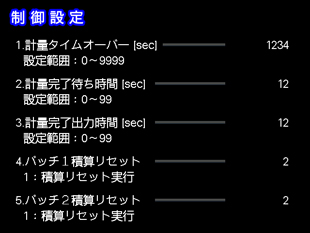

03バッチ設定画面
バッチ制御目標値、バルブ閉止後に流出する流量の補正量、過量(バッチ毎の過量設定)、積算比較流量(全積算流量における過量値)等を設定します。

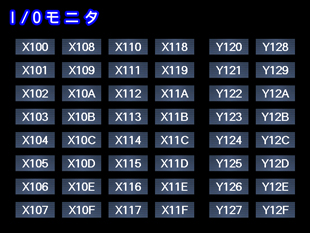

04流量設定画面

1パルスあたりの流量値、温度補正係数(温度計を接続しない場合の固定値)、設計温度(入力温度との計算により補正値算出)等を設定します。
