TEX-MPX耐圧防爆型マルチプレクサ
危険エリアで通信やI/Oを自在に制御
01ZONE1及びZONE2の危険エリアに設置可能なシリアル通信やDI、DOの制御端末です。
シリアル//F搭載機器やセンサーなど複数接続し、上位通信や入出力信号の処理による現場制御を自在に行うことができます。
ソフトウェアはご要望に合わせてカスタマイズいたしますので、お気軽にお問合せください。
02自由にオプションボードの組み合わせが可能

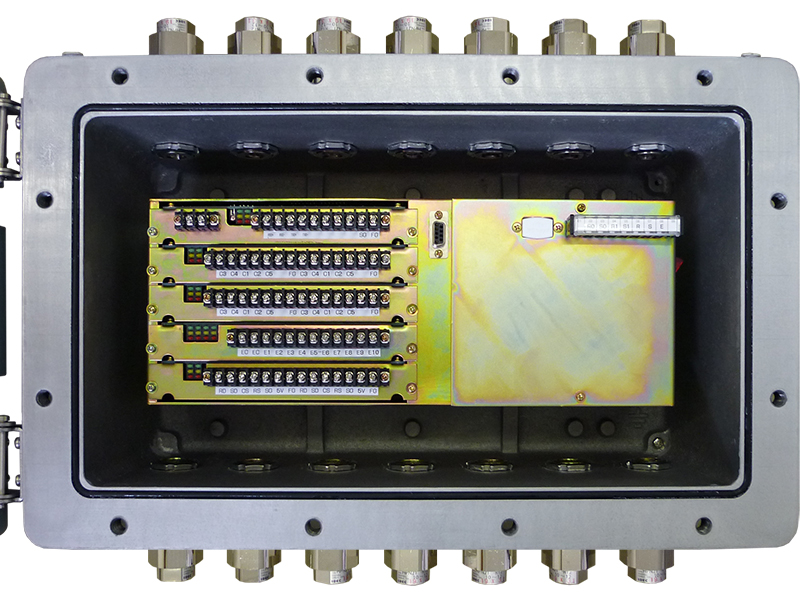

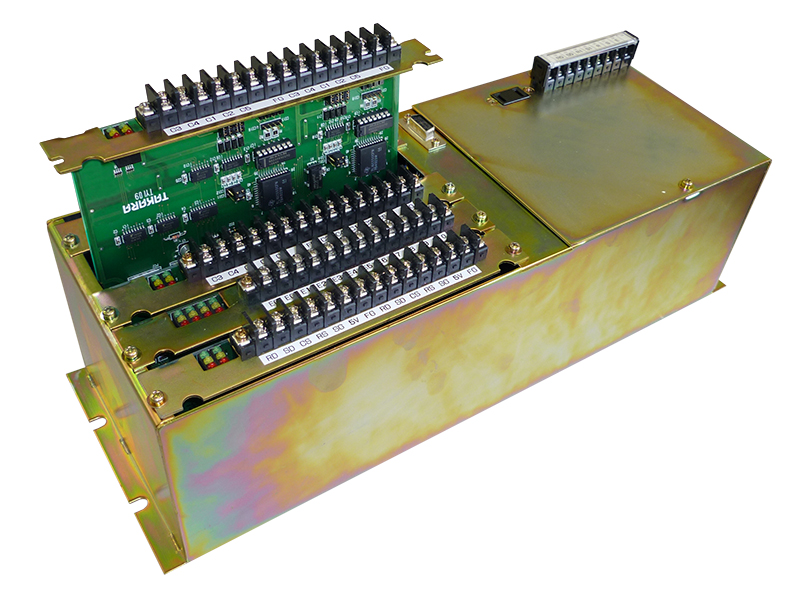

ボードはカードスロットに取り付ける方式で、最大4枚のオプションボードを自由に組み合わせて装着することができます。
主仕様Main Specifications
| 形式 | TEX-MPX | |
|---|---|---|
| 労検認定型式 | TEX2003MPX | |
| 型式検定合格番号 | 第TC16302号 | |
| 電源電圧 | AC100V ±10％ 50/60Hz | |
| 消費電力 | 30VA Max. | |
| 使用温度範囲 | 0～40℃ | |
| 搭載ボード | スロット1 | CPUボード（※1） （RS-422/485準拠×1回線搭載） | スロット2～5 | OP01-1通信ボード （RS232C・RS422/485×2回線） |
| 配線引込金具 | 型式 | HPN21R12 (耐圧パッキン式) | 適合ケーブル | 仕上がり外径8～12mm | 適合保護管 | G1/2(16) | 個数 | 14個 |
※1 CPUボードは動作に必須のため、オプションボードと入れ替えることはできません。
配線引込金具
| 標準 | 型式 | 適合ケーブル（R） | 機器側ねじサイズ（A） | 保護管側内ネジサイズ（B） |
|---|---|---|---|---|
| 〇 | HPN21（R8） | φ6mmを超えてφ8mmまで | G3/4（22mm） | G1/2（16mm） |
| 〇 | HPN21（R10） | φ8mmを超えてφ10mmまで | G3/4（22mm） | G1/2（16mm） |
| ● | HPN21（R12） | φ10mmを超えてφ12mmまで | G3/4（22mm） | G1/2（16mm） |
| 〇 | HPN22（R14） | φ12mmを超えてφ14mmまで | G3/4（22mm） | G3/4（22mm） |
| 〇 | HPN22（R16） | φ14mmを超えてφ16mmまで | G3/4（22mm） | G3/4（22mm） |
| 〇 | GBE-2（封止プラグ） | - | G3/4（22mm） | - |
※ 「●」：標準装着品、「〇」：標準仕様で変更可能
オプションOptions
| OP01 通信ボード | OP01-1 | RS232C・RS422/485×2回線通信ボード （RS232C×2回線、RS422/485×2回線の切換式） |
|---|---|---|
| OP02 出力ボード | OP02-1 | 12点 SSR出力ボード （電源電圧出力、DC12V出力の何れかを選択可能） | OP02-2 | 12点 接点出力ボード |
| OP03 入力ボード | OP03-1 | 12点 入力ボード |
| OP04 入出力ボード | OP04-1 | 8点 SSR出力・4点 入力ボード | OP04-2 | 4点 SSR出力・8点 入力ボード |
※1 特殊仕様にてDC24V出力も可能です。詳しくはお問合せください。
外形寸法 Dimensions
耐圧防爆型マルチプレクサ TEX-MPX 外形寸法図
