EJ1A-3MD耐圧防爆型光メディアコンバータ

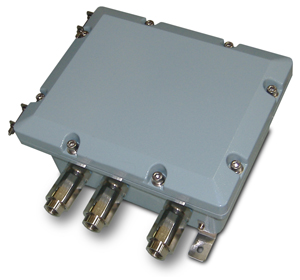

耐圧防爆型RS422/485 光メディアコンバータ EJ1A-3MD

危険場所で光信号に変換

ZONE1及びZONE2の危険エリアで使用可能なメディアコンバーターです。 シリアル通信（RS422/485）を危険エリアで光信号に変換し、光ファイバーで長距離伝送が可能です。
落雷保護、ノイズ対策などで、通信線に光ファイバーケーブルを使用する必要がある場合などに最適です。
スイッチング電源を搭載しているので、危険エリアへで確保しやすいAC100Vを供給することで使用ができます。
Ethernetから光への変換にも対応可能です。収納ユニットの変更についてはお問合せください。

主仕様Main Specifications

労検認定形式 EJ1A-3MD
型式検定合格番号 第TC19348号
通信方式 EIA RS422/485ディファレンシャルモード信号
全2重通信方式
伝送信号数 送信1／受信1
光ケーブル PCF 200/300μm HPCF 200/230μm
通信距離 0.2～500m
電源 AC100V 50/60Hz
外形図寸法 W300×H240×D150mm（突起物除く）
重量 約14kg

※ 内部収納ユニットは変更可能です。詳しくはお問合せください。

配線引込金具
標準 型式 適合ケーブル（R） 機器側ねじサイズ（A） 保護管側内ネジサイズ（B）
〇 HPN21（R8） φ6mmを超えてφ8mmまで G3/4（22mm） G1/2（16mm）
〇 HPN21（R10） φ8mmを超えてφ10mmまで G3/4（22mm） G1/2（16mm）
● HPN21（R12） φ10mmを超えてφ12mmまで G3/4（22mm） G1/2（16mm）
〇 HPN22（R14） φ12mmを超えてφ14mmまで G3/4（22mm） G3/4（22mm）
〇 HPN22（R16） φ14mmを超えてφ16mmまで G3/4（22mm） G3/4（22mm）
〇 GBE-2（封止プラグ） - G3/4（22mm） -

※ 「●」：標準装着品、「〇」：標準仕様で変更可能

オプションOptions

内蔵メディアコンバータのコネクタ仕様変更
光ケーブル仕様 通信距離 標準
PCF 200/300μm
HPCF 200/230μm		 0.2～500m 〇
501～1000m
APF 980/1000μm 0.2～15m・16～30m・31～50m
GI50/125μm・GI62.5/125μm 石英ファイバー 0.2m～1500m

※ 内部収納ユニットは変更可能です。詳しくはお問合せください。

外形寸法 Dimensions

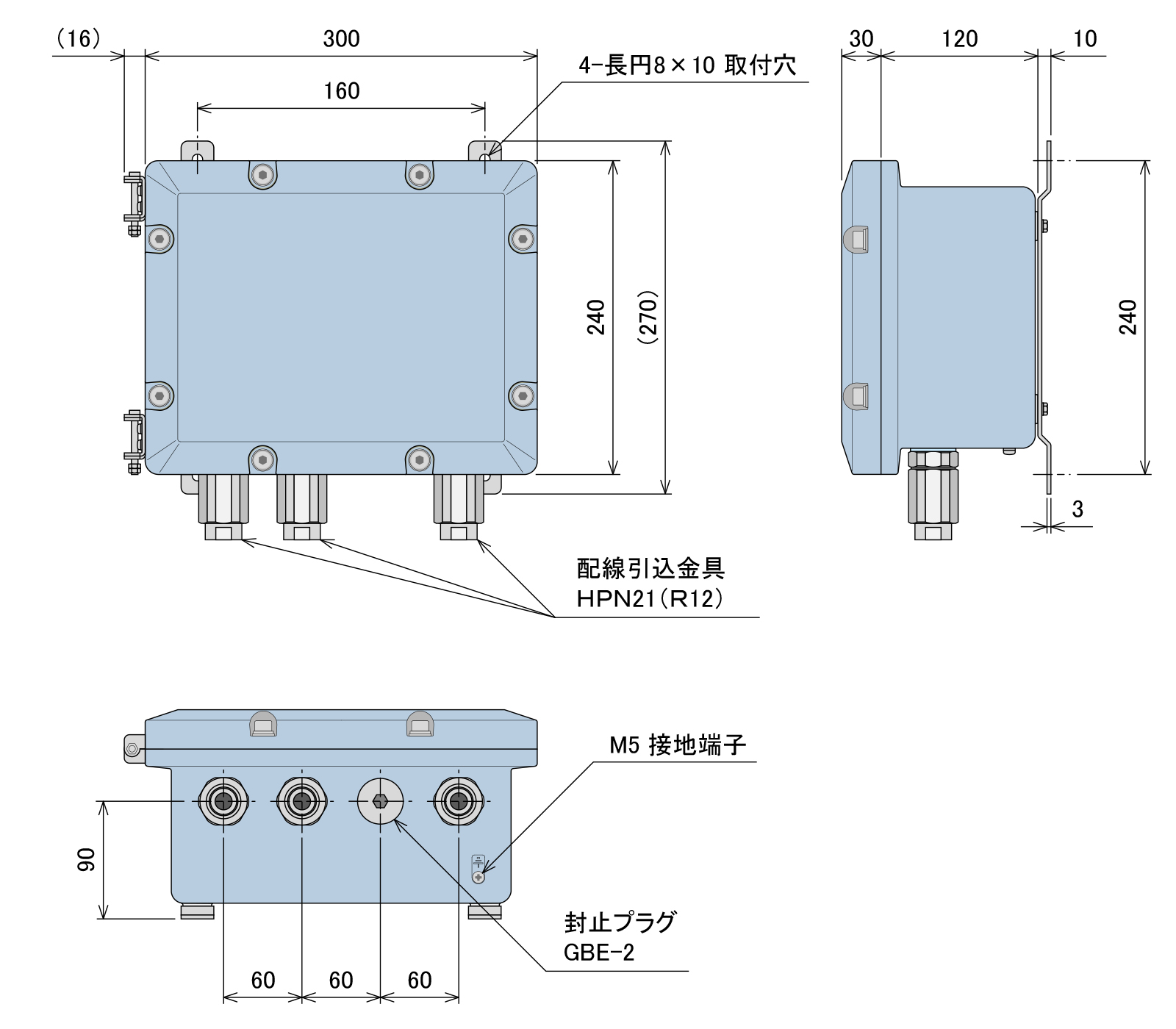

耐圧防爆型RS422/485 光メディアコンバータ EJ1A-3MD 外形寸法図
耐圧防爆型RS422/485 光メディアコンバータ EJ1A-3MD 外形寸法図
