防爆型微小充填機 TFM-501-MN │株式会社宝計機製作所│

TFM-501-MN微小充填機

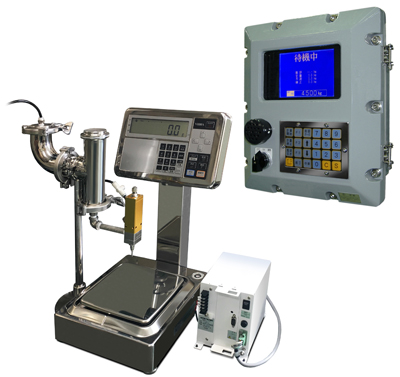

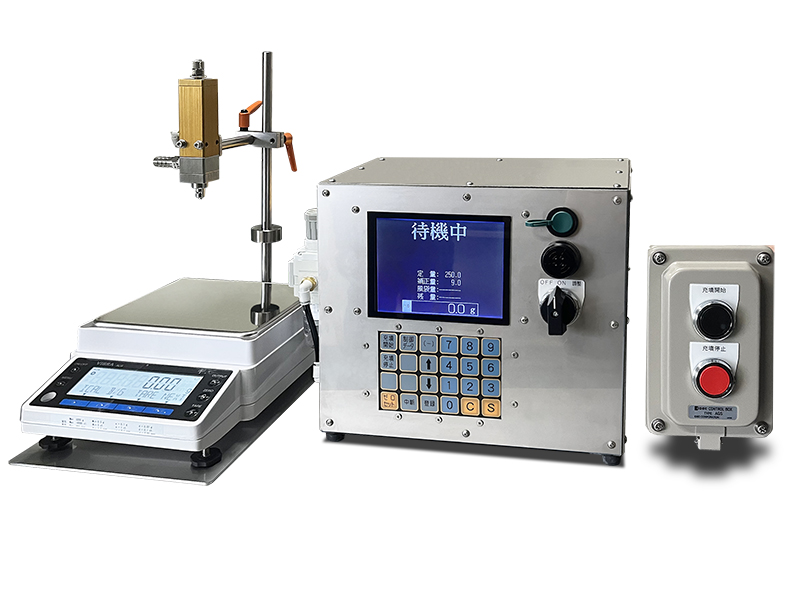

計量器として組み込まれたに音叉センサー式電子天秤の計量値を制御端末（指示計 TD-4500Ⅱ）に取り込んで制御し、専用ニードル弁をコントロールすることで ±1g以下（※）という超高精度充填を実現しました。

※ 充填精度は充填液の性状や充填能力により異なります。
詳しくはお問合せください。

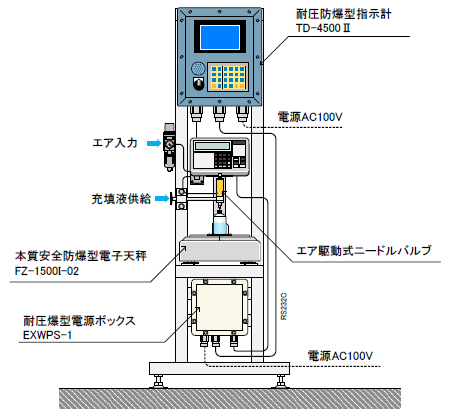

耐圧防爆型指示計とエア駆動式ニードル弁に加え、本来、安全場所に設置する必要がある計量部（本質安全防爆型天秤）の電源バリヤを耐圧防爆型に変更することで、装置を構成する全ての機器を防爆仕様で構成できるので、ZONE1及びZONE2の危険エリアで安心してご使用頂けます。

型式		TFM-501-MN
秤量		15000g
目量		0.1g
計量器静的精度		±0.01㎏ FS（弊社工場内出荷前検査時）
充填能力（参考値）		50cc樹脂ボトル（正味重量：45g）にて12～15秒/本（※1）
充填精度（参考値）		45g充填時：±0.1g （※1）
材質	充填バルブ	ボディ：SUS304、パッキン：PTFE
	本体フレーム	SUS304
	その他購入品等	メーカー標準材質
充填バルブ	形式	エア駆動式ニードル弁（AV501）
	供給圧力	最大0.686MPa
	流量（KV値）	4L/min
ユーティリティ	電源電圧	電源電圧：AC100V 又は AC200V（200Vはオプション）
ユーティリティ	必要エア圧力	0.5MPa以上（※2）
制御部		TD-4500Ⅱ (耐圧防爆型指示計)
計量部		FZ-15000-i02-NA (本質安全防爆型電子天秤)
電源バリヤ		EXWPS-2 (耐圧防爆型)
防爆性能	制御部及びその他電気機器	ExdⅡBT4以上（ZONE1及びZONE2の危険エリアで使用可能）
防爆性能	計量部	ExiaⅡBT4（ZONE1及びZONE2の危険エリアで使用可能）

※1 上記能力及び精度は、供給圧と一定に保つ加圧供給タンクを使用して水を充填したケースでの実績値です。
充填能力及び充填精度は、1次側の充填液供量や送液脈動の程度、充填液の性状（粘度など）などにより異なります。

※2 供給エア圧が足りない場合、増圧弁の追加などにより対応できるケースがありますのでご相談ください。
