NSRM

ノンストップロードメーター / ポータブル型トラックスケール
ノンストップロードメーター NSRMシリーズ
ノンストップロードメーター 計量台 ノンストップロードメーター 指示計

計量時間を大幅短縮!
通過するだけで
 車両総重量が測定できる
ポータブル型車両重量計!

従来のRW-Pシリーズがノンストップタイプにパワーアップ!静止計量に加え、通過計量も可能となりました。 計量部は、従来通り薄型コンパクト設計で持ち運びが可能。 バッテリー充電式で電源不要なので場所を選ばずどこでも手軽に計量ができます。 もちろん、通常のトラックスケールと違って基礎工事も不要です。 産業廃棄物の計量や過積載防止など様々な計量に対応します。 2台~最大6台までの計量台がプリンタ内蔵型指示計に接続可能です。

主仕様

Main Specifications

計量台仕様

型式
RM-05T
RM-10T
RM-15T
秤量
5t
10t
15t
目量
2kg
5kg
10kg
精度
静止計量 ±0.3% (工場出荷時) ※
通過計量 ± 3% (工場出荷時) ※
重量
16kg
30kg
保護等級
IP65

※ 使用状況により精度は異なります。

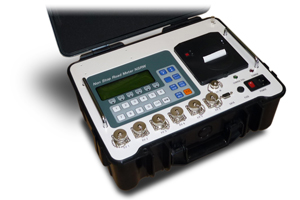

指示計仕様

型式
RM-106P
印字内容
日付・時間:10桁、車両番号:5桁、個別重量:7桁、合計重量:7桁
印字用紙
ロール紙 (複写無し)
データ出力
RS232C
外形寸法
410mm(W)×325mm(D)×165mm(H)
電源
内蔵充電式バッテリー (AC100Vにて充電)
重量
11.5kg

外形寸法

Dimensions

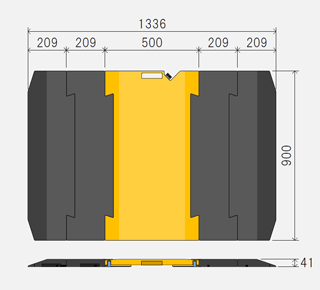

RM-10T / RM-15T

ノンストップロードメーター10Tパッド外形寸法

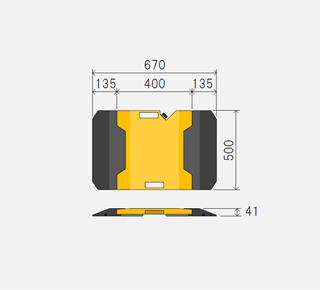

RM-05T

ノンストップロードメーター5Tパッド外形寸法

オプション

Options

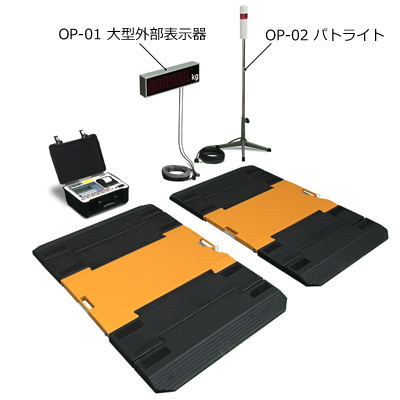

ノンストップロードメーター オプション

OP-01

 大型外部表示器

別置きの表示器で計量結果が表示できます。文字高100mmの大型表示で車両からの重量確認ができます。
各軸重の合計処理後に車両総重量が表示され、次の車両が通過するまで表示を保持します。

OP-02

 パトライト

ランプ点灯とブザーで過積載の判定を確認できます。
計算した車両総重量が、あらかじめ設定した重量値を超えるとランプ点灯と共にブザーが鳴ります。

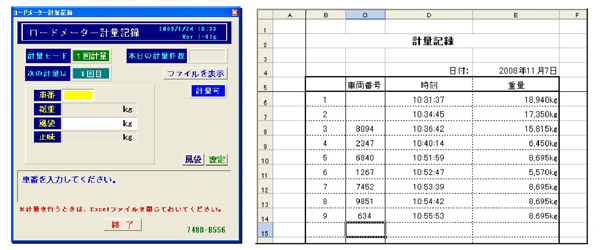

ノンストップロードメーター PC用計量ソフト

OP-03

 PC用計量ソフト

車両登録、2回計量等、トラックスケール同様の計量が可能です。 データをExcelに出力し、集計印字も可能です。

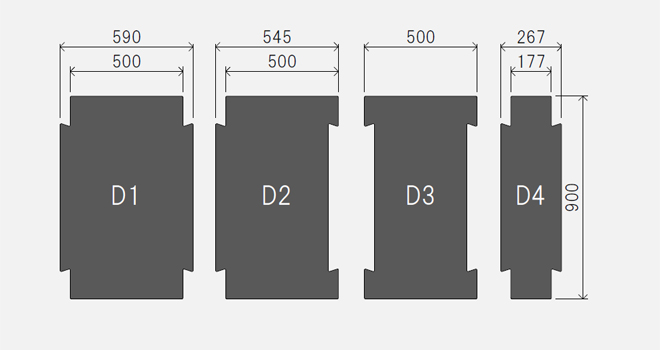

OP-04

 ダミープレート

ダミープレートオプション 外形寸法

印字フォーマット

Print format

通過計量

DYNAMIC WEIGHING ①
2007.11.01.12:34:56 ②
Truck No: 1234 ③
AXLE1: 12345 kg, 1km/h ④
AXLE2: 23456 kg, 1km/h ⑤
--- TOTAL PRINT ---
AXLE No : 2 ⑥
TOTAL: 35801kg ⑦

① 計量方法(通過計量)
② 日時(年.月.日.時.分.秒)
③ 車輌番号
④ 1軸目の重量値と通過速度
⑤ 2軸目の重量値と通過速度

⑥ 軸数
⑦ 車輌の重量値

静止計量

STATIC WEIGHING ①
2007.11.01.12:34:56 ②
Truck No: 1234 ③
P/F 1:   3456 kg ④
P/F 2:   4567 kg ⑤
*AXLE1:  8023 kg ⑥
P/F 1:   5678 kg ⑦
P/F 2:   6789 kg ⑧
*AXLE2:  12467 kg ⑨
--- TOTAL PRINT ---
2007.11.01.12:36:00 ⑩
AXLE No : 2 ⑪
TOTAL: 20490kg ⑫

① 計量方法(静止計量)
② 日時(年.月.日.時.分.秒)
③ 車輌番号
④ 計量台(P/F)1の重量値
⑤ 計量台(P/F)2の重量値
⑥ 1軸目の重量値
⑦ 計量台(P/F)1の重量値
⑧ 計量台(P/F)2の重量値
⑨ 2軸目の重量値

⑩ 日時(年.月.日.時.分.秒)
⑪ 軸数
⑫ 車輌の重量値

多軸計量

STATIC WEIGHING ①
2007.11.01.12:34:56 ②
Truck No: 1234 ③
P/F 1:   3456 kg ④
P/F 2:   4567 kg ⑤
*AXLE1:  8023 kg ⑥
P/F 3:   5678 kg ⑦
P/F 4:   6789 kg ⑧
*AXLE2:  12467 kg ⑨
--- TOTAL PRINT ---
TOTAL: 20490kg ⑩

① 計量方法(静止計量)
② 日時(年.月.日.時.分.秒)
③ 車輌番号
④ 計量台(P/F)1の重量値
⑤ 計量台(P/F)2の重量値
⑥ 1軸目の重量値
⑦ 計量台(P/F)3の重量値
⑧ 計量台(P/F)4の重量値
⑨ 2軸目の重量値

⑩ 車輌の重量値
