 JAからつ様の柑橘選果場は、画像処理選果ライン5条×4系列、ドラム選果機6系列、
自動秤量機125台の大型施設で、2019年4月に完工しました。弊社は秤量機用計量器
荷受用コンテナスケールなどの計量機器と荷受・計量・選果・手詰め管理・製品管理・遠隔荷受・ウェブ評価票閲覧まで含めた選果システムを担当させて頂きました。以下選果システムの概要をブロック毎にご紹介します。

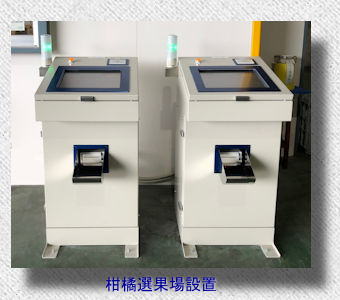

 「柑橘選果場 荷受卓」
荷受け卓は浜玉の柑橘選果場に2台、上場選果場に2台設置してあり、操作は生産者自身により行います。 生産者は自分のIDカードをリーダーにかざして入力を開始し、必要項目をタッチ入力します。入力が完了すると右記の荷受伝票が印刷されます。

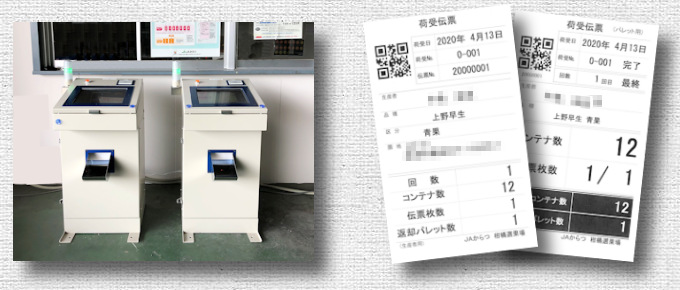

「荷受伝票」
荷受伝票は、生産者が持ち帰る控え用とパレットに添付するパレット用があります。
パレット用伝票は入力したパレット数に合わせた枚数が出力されます。又、伝票には後の作業のためにQRコードが印刷されています。

 「コンテナスケール」

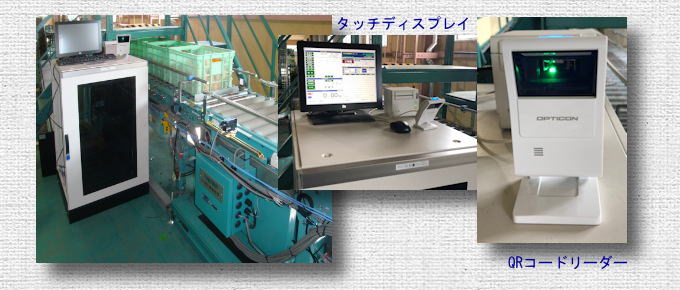

量システムは3系列のコンテナスケールにより構成され、それぞれコンテナから果実を払い出す油圧ダンパーと連動して動作します。荷口先頭コンテナが到着すると、伝票フォルダーの荷受伝票を取り出し、QRコードリーダーにかざすと荷受データが画面に表示されます。表示内容に誤りが無いことを確認し、「計量開始」ボタンにタッチし計量を開始します。所定のコンテナ数の計量が完了したら自動的に停止し、データーがサーバーに書き込まれます。
 「評価パソコン」

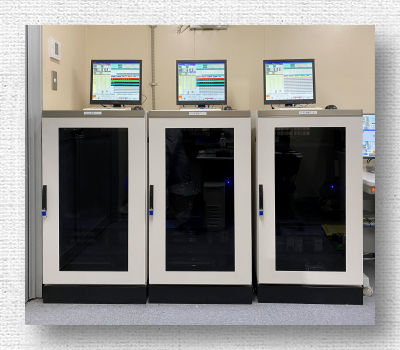

評価パソコンは系列ごとに3台が選果場内のコンピューター室に設置されています。各評価パソコンは所定の系列のカラーグレーダーと接続し、荷口の流れに連動して、生産者別出来高データを収集し評価データを作成します。又、8台のホッパースケールにより腐敗・格外などの重量を取り込み評価データに加味します。

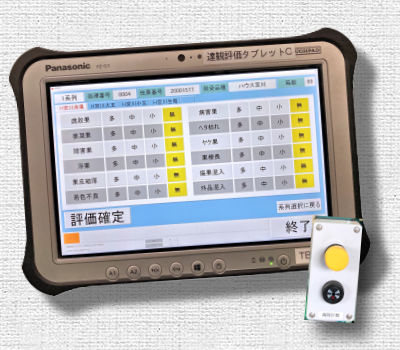

 「評価タブレット・腐敗ボタン」
各系列の一次選別台(3カ所)にはそれぞれ評価用タブレット端末が準備されており、評価員により達観評価の入力を行う事が出来ます。又、腐敗果カウント用の押しボタンが設けられており、選別員により取り除いた腐敗果個数を計数します。

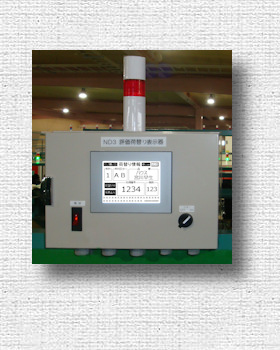

 「荷替り表示器」
選別台にはそれぞれ現在選別中の荷口の情報を表示し、荷替りのタイミングでパトライト点灯する荷替り表示器が設けられています。

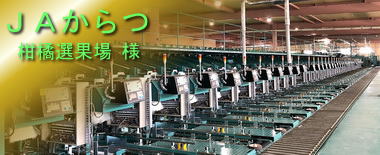

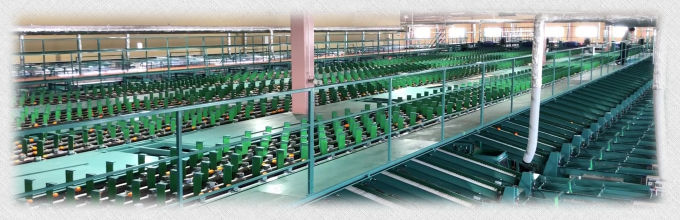

選果ライン 稼働中のようす

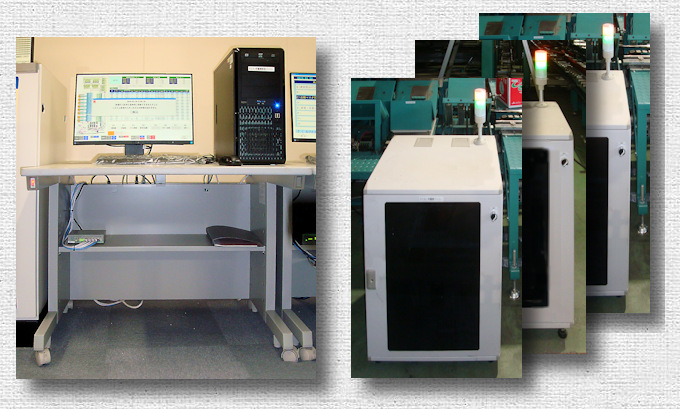

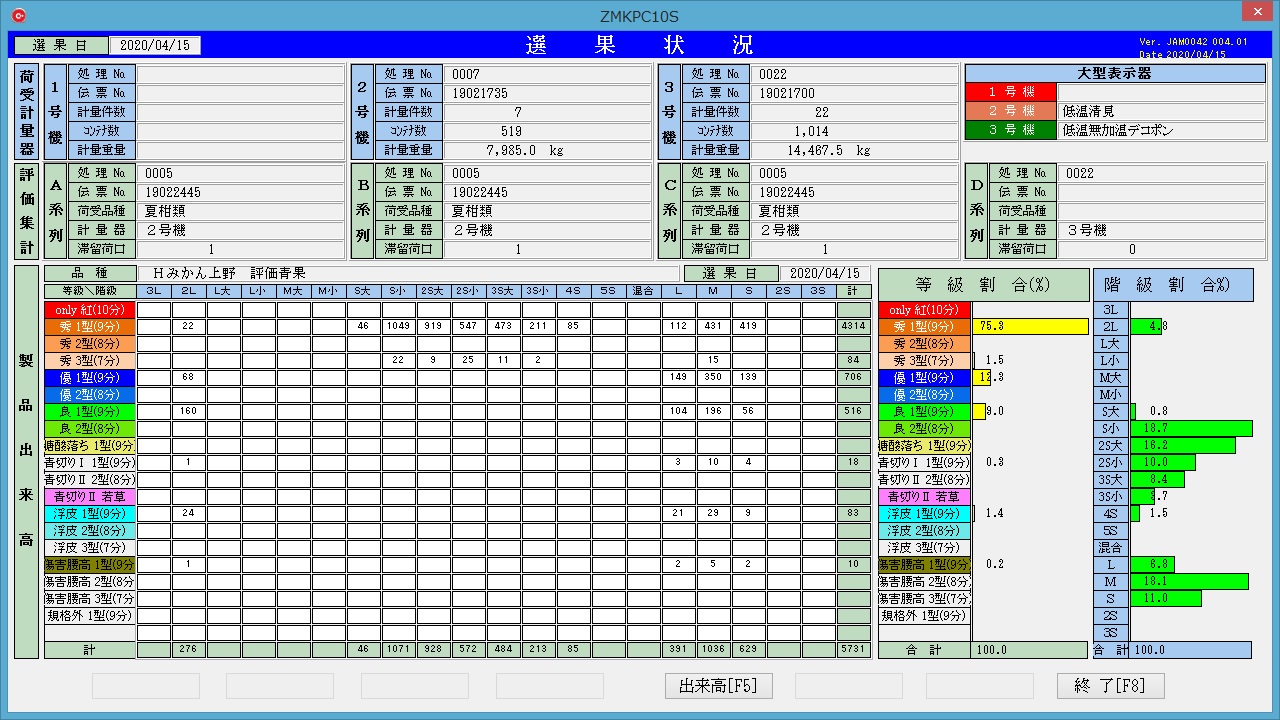

「選果指示パソコン」

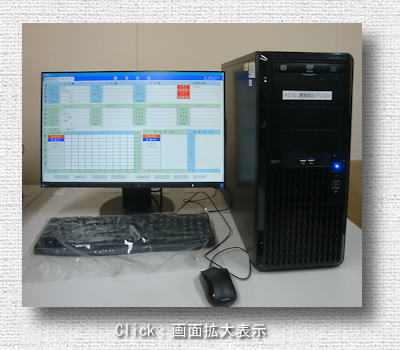

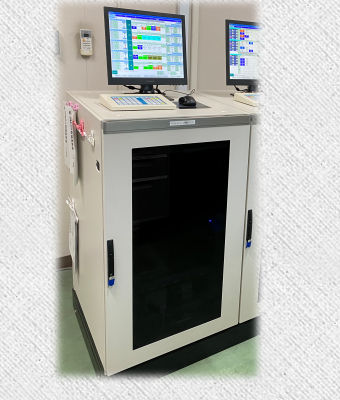

選果場内のコンピュータ室に設置されています。本PCの画面にはコンテナスケールの計量状況、各系列の評価状況、等階級別製品出来高本数など選果指示に必要な情報が表示されます。
「選果状況大型表示器」

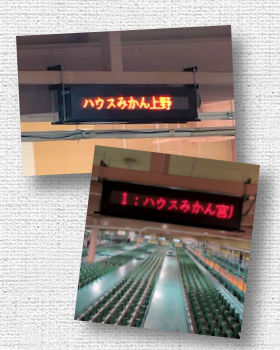

選果場内の作業者に現在選果中の品種・区分を知らせるために大型のLED表示器2台が設置されています。
「秤量機管理PC」
 選果場内の125台の秤量機の設定を行います。設定変更などを行った場合は、右記の秤量機PCを経由して各秤量機に送ります。又、製品への捺印パターンの切り換えも本PCで行います。
「秤量機PC」
A群秤量機用、B群秤量機用、ドラム秤量機用の3台があります。各PC配下の秤量機に設定値を送信します。又、秤量機から送られてくる製品箱のバーコードデータを等階級に紐付けてサーバーに記憶します。
 「秤量機指示計」

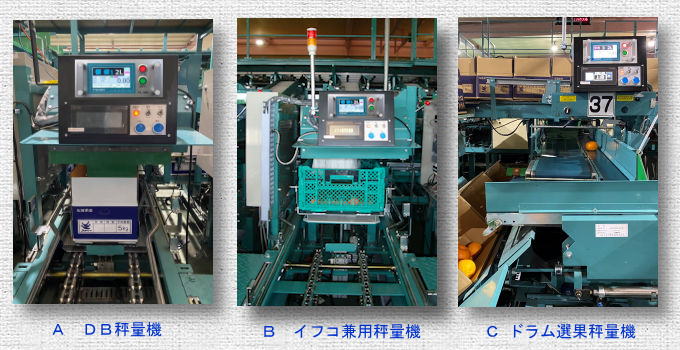

グレーダー用秤量機としてA列に42台、B列に41台、ドラム選果機C・D・E・F・G・Hに各7台の42台、合計125台の秤量機が設置されています。各秤量機の指示計はグループ毎に秤量機PCに接続されています。又、製品箱に貼られたバーコードを読み込む為のバーコードリーダーが接続され、1箱の計量が完了する毎にバーコードデータを秤量機PCに転送します。

「手詰め管理PC」
化粧箱への手詰め作業の指示を設定し、手詰め表示器への設定を送信します。又、手詰め表示器から送られるバーコードデータにより製品登録を行います。

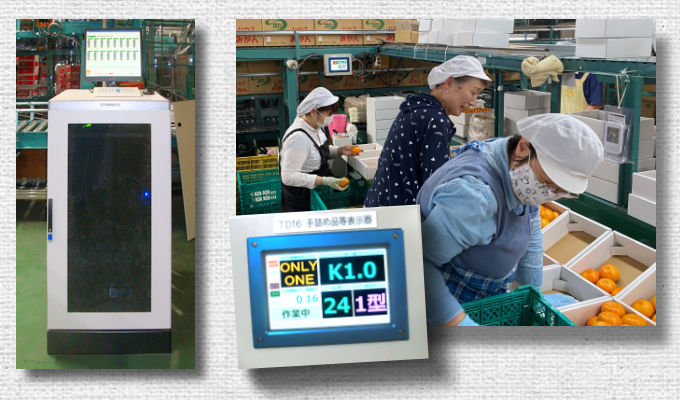

「手詰め表示器」
手詰め作業の箱種や内容などの情報を手詰め作業員に知らせます。又、手詰め製品の登録用バーコードデーターをホストに送信します。
「捺印管理PC」
製品搬送ライン別に3セットが設置されており、製品箱のバーコードを読み所定の捺印データをインクジェットプリンターに出力します。又、製品の重量が所定の範囲内にあるかを検量秤で検査します。捺印異常・検量異常の場合は払出しを行い作業員が修正します。
「ホッパースケール」

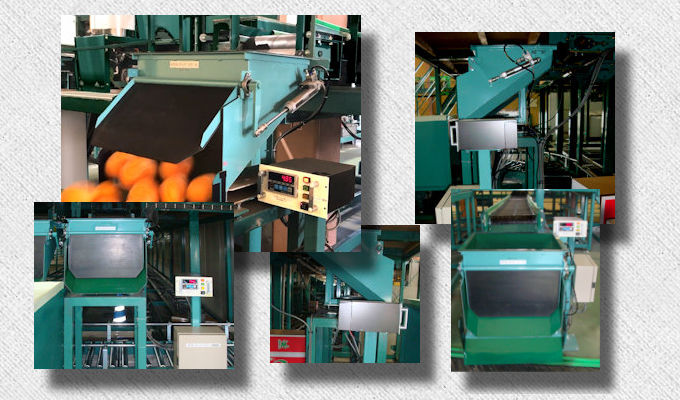

青果として扱わない格外・腐敗・小玉などの果実を計量するために、8台のホッパースケールが各所に設置されています。ホッパースケールの計量データは荷口別に評価パソコンから読み出され評価データに加味されます。

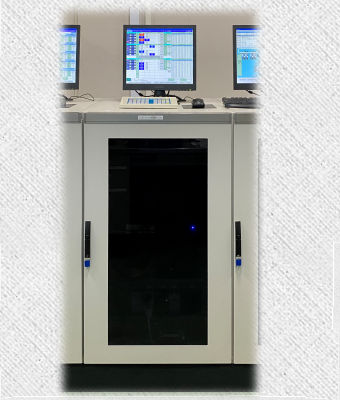

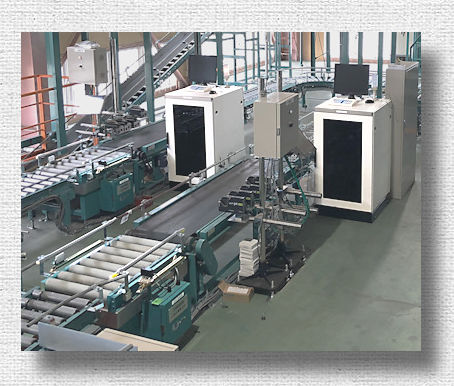

「パレタイザー管理PC」
パレタイザー管理PCは出荷室内に設置されています。パレタイザー仕分け盤 3台と連動して動作します。パレタイザー仕分け部入口にて読み込んだ製品箱のバーコードを管理PCに送り、あらかじめ設定された仕分けテーブルに従い各ロボットへの仕分け積込みを実行します。

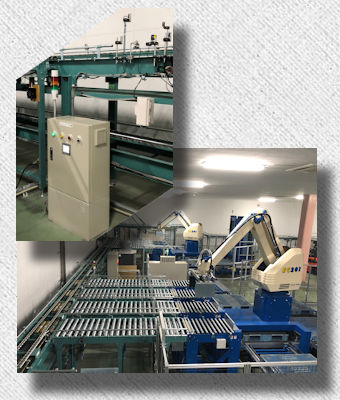

「パレタイザー仕分け盤」
3台のロボットパレタイザーの積込み用仕分けコンベアーの制御を行います。製品箱のバーコードを読み、管理PCにより指示された仕分けコンベアーへの搬送制御を行います。

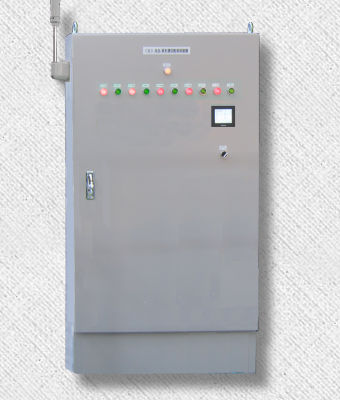

「ストレージ格納制御盤」
ストレージ管理PCと連動して、5段×6条のストレージラインへの格納制御を行います。各段毎にBCRを設け格納制御しているので、誤投入が発生しません。
「ストレージ制御PC」
出荷室に設置してあり、製品ストレージの格納制御を格納制御盤と協調して行うとともに、所定の本数の払出し制御などを行います。

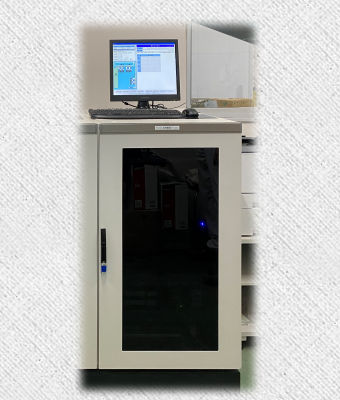

 「出荷管理PC」
ストレージからの製品払出しの指示や、トラックへの積み込みデータの収集などを行います。
 「製品管理PC」

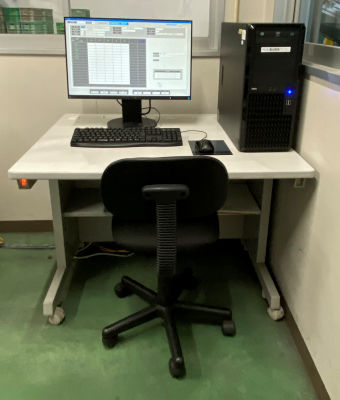

送り状の発行などの製品出荷処理を行います。本PCは用途に応じデスクトップタイプとしています。

「空パレ・空コン管理卓」

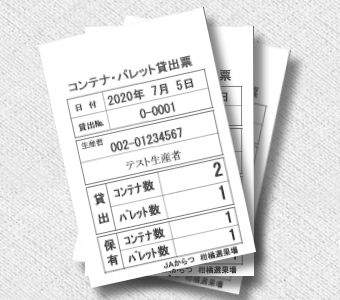

生産者に貸し出す空コンテナ・空パレットの貸出入力を行います。操作は生産者自身で行い、生産者カードをIDリーダーにかざし、貸出を受けたい空コン・空パレの数量を入力すると、貸出伝票が印刷され、貸出受付が完了します。伝票を係員に提示し空コン・空パレを車に積み込みます。端末は柑橘選果場と上場選果場に合計3台が設置されています。
「サーバー」

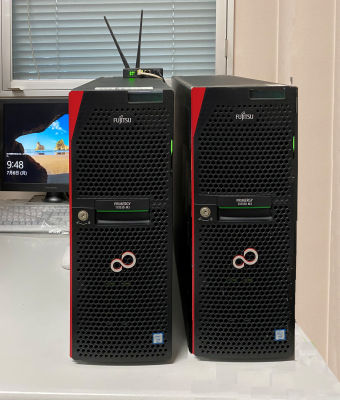

荷受データ、評価データ、製品データ、各種マスターファイルのサーバーとして、RAID構成のハードディスクを備えたサーバー専用機を2台設置しています。

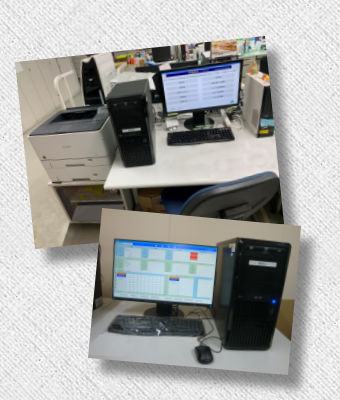

「総合、営農指導PC」
事務所内には、選果データ入力・チェック・ウェブデータアップロード、各種マスターメンテ園地管理用として総合PCと営農指導PCの2台が設置されています。

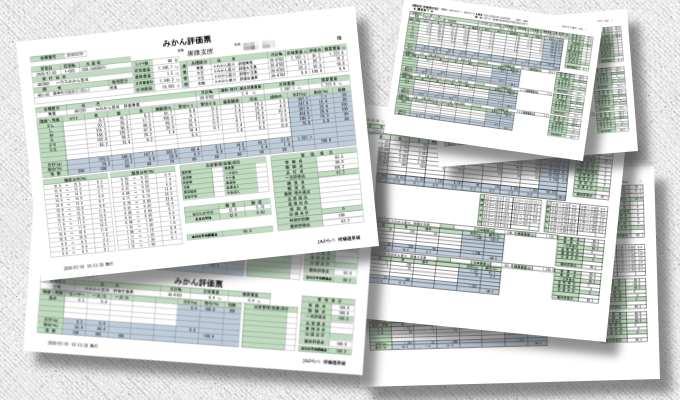

 「各種帳票類」

「ウェブ閲覧」

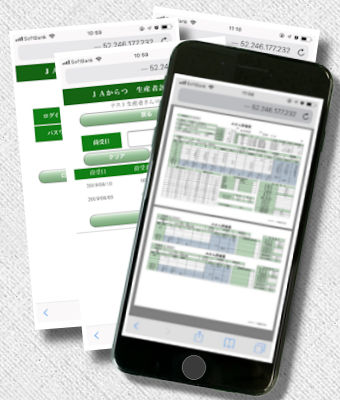

 評価が終了し、チェックが完了した評価データはクラウド上にアップロードされます。生産者はスマートフォン・タブレット・パソコンなどによりどこにいても、評価票を閲覧することができます。

「出荷予約」
 生産者が日付と品種・出荷量をスマートフォンなどを使用してウェブ経由で予約するシステムです。選果場は出荷量をあらかじめ把握することにより適切な選果・出荷が行えます。

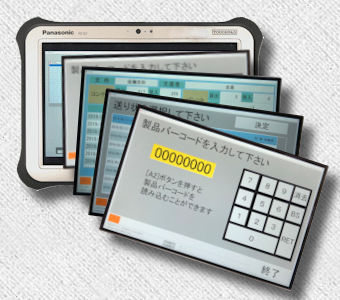

  選果場内の主要なエリアには、wifiアクセスポイントが設置されており、タブレット端末でのアクセスが可能です。タブレットにはバーコードリーダーも付いており製品バーコードによる閲覧/登録が行えます。又、荷受・評価・製品の各段階におけるデータの閲覧/登録などの各種操作がタブレットでも行えるようになっています。
