> 低床式フロアスケール

TL-LS

series

低床式フロアスケール
新検則3級対応 (一部除く)
寸法カスタマイズ可能
各種オプション有り

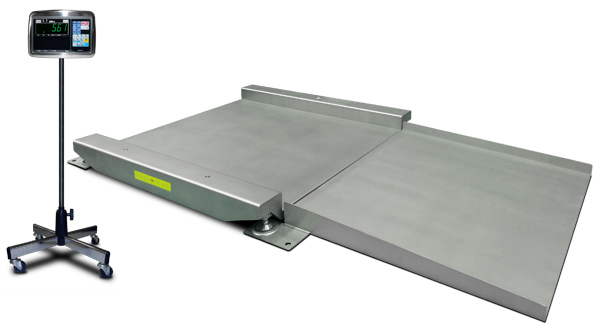

低床式フロアスケール TL-LSシリーズ

超薄型で低いから載せやすい!

有効積載面の高さが45mmの超薄型設計!
標準で片側スロープ付属します。

オールステンレス製計量台で優れた防水性能!

ロードセル保護性能IP67で水洗いが可能 (IP68もオプション対応可能)。
標準の指示計 (EDI-561) もIP66の高い保護性能で使用場所を選びません。

主仕様 (計量台)

Main Specifications (Platform)

型式
秤量
目量
有効積載面 (A×B)
検定対応
TL-300-LS
300kg
0.1kg
800 × 1000mm
×
1200 × 1200mm
×
1000 × 1500mm
×
TL-600-LS
600kg
0.2kg
800 × 1000mm
1200 × 1200mm
1000 × 1500mm
TL-1000-LS
1000kg
0.5kg
800 × 1000mm
1200 × 1200mm
1000 × 1500mm

※その他特殊積載台寸法の製作も承ります。お気軽にお問合せください。

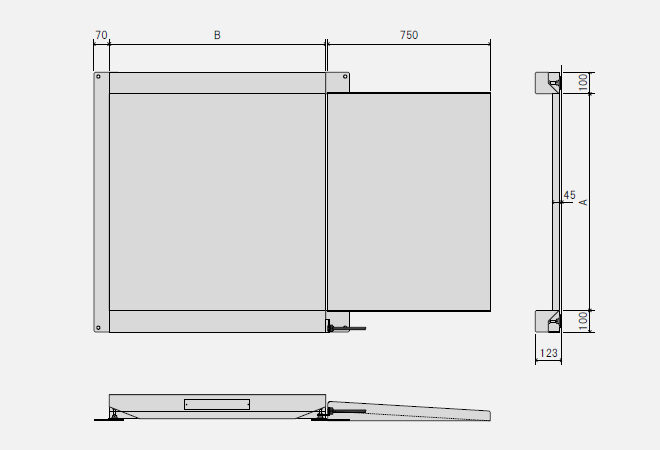

低床式フロアスケール外形図

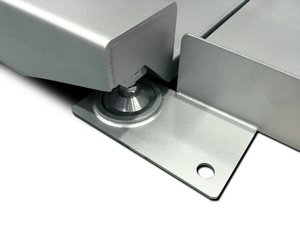

ロードセルフット部

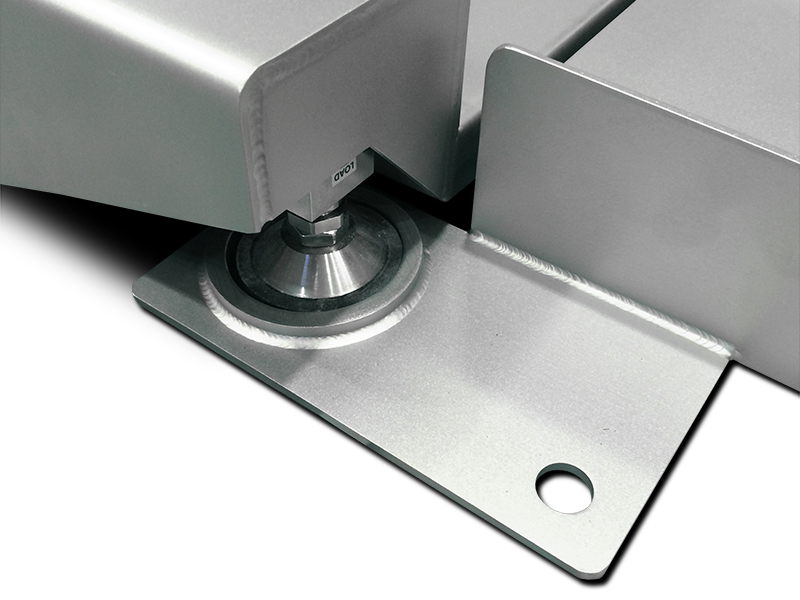

低床式フロアスケール ロードセルフット部

スロープ側の窪みにフットが嵌り込む形でずれを防止します。

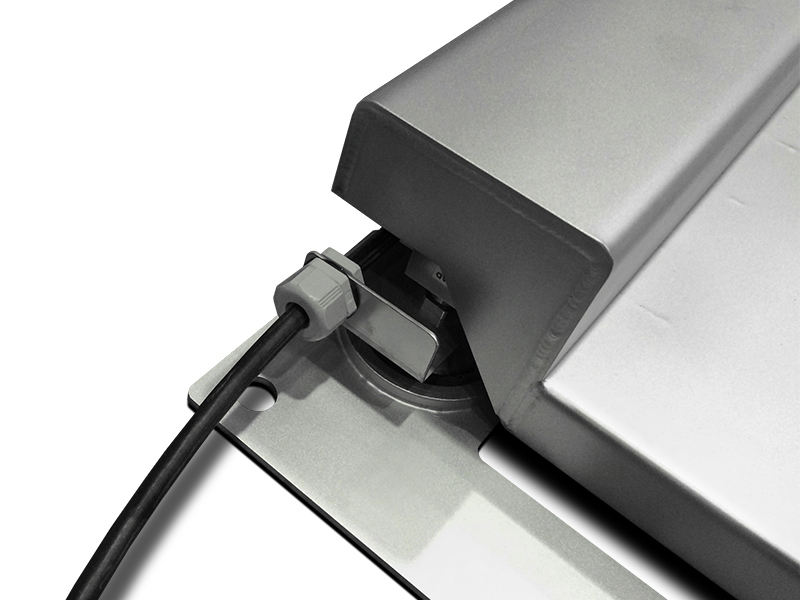

ケーブル引出し部

低床式フロアスケール ケーブル引き出し部

計量部のブラケットに固定する事で計量精度への影響を最小限にしています。

オプション (計量台)

Options (Platform)

OP-01

両側スロープ

OP-02

エンドストッパー

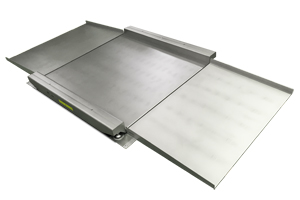

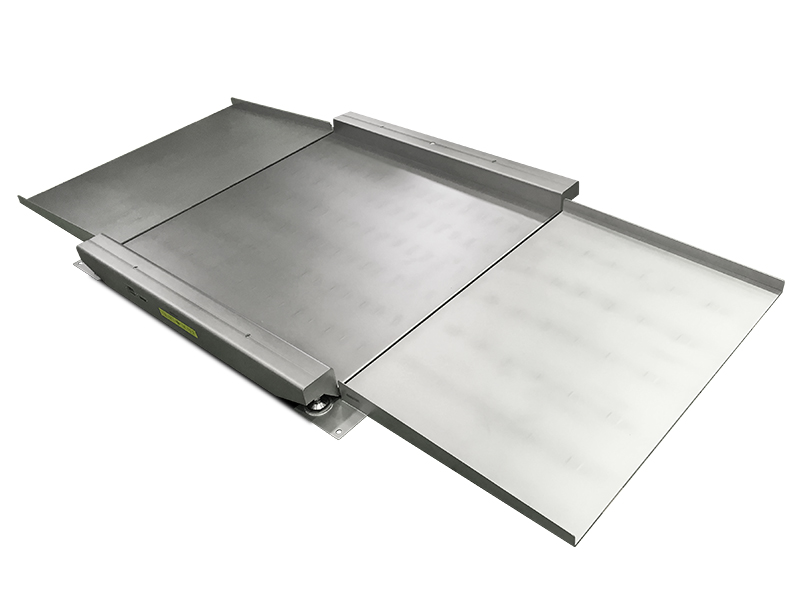

低床式フロアスケール 両側スロープ

台車等が引き返さずに通過できます。

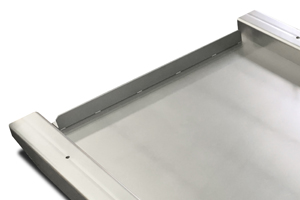

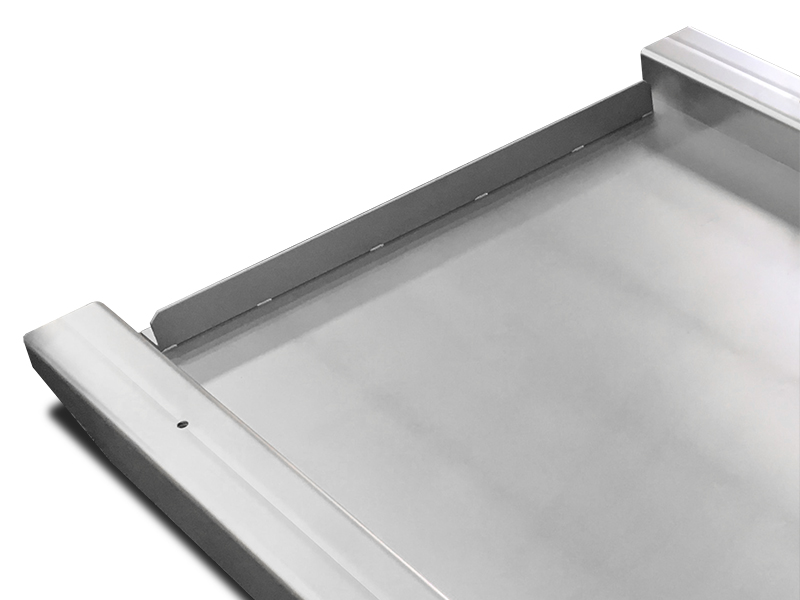

低床式フロアスケール エンドストッパー

台車等が行き過ぎて落下するのを防止。

OP-03

リフトアップ仕様

OP-04

縞鋼鈑仕様

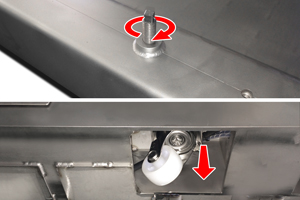

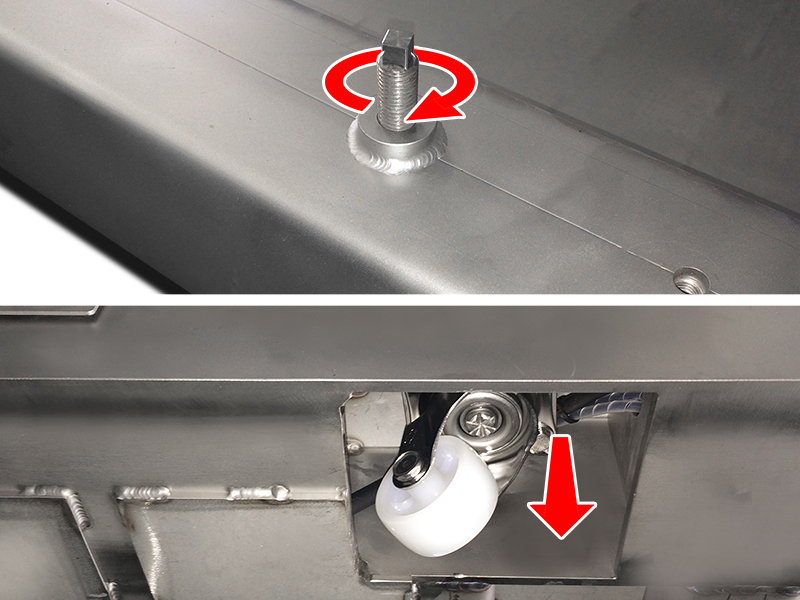

低床式フロアスケール リフトアップ仕様

上部のジャッキボルトを回転させる事でキャスターが接地して移動が可能になります。

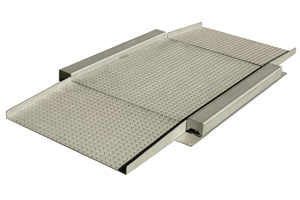

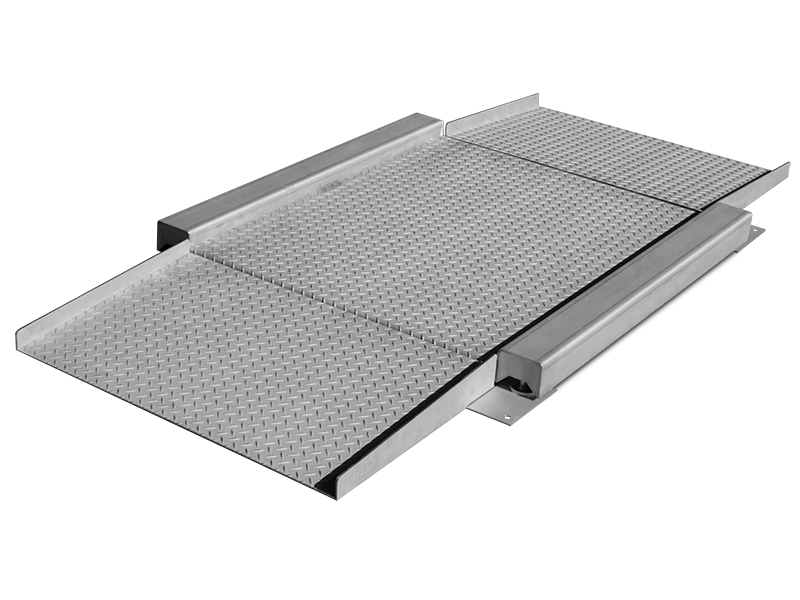

低床式フロアスケール 縞鋼板仕様

載せ台が縞鋼鈑(チェッカープレート)となる事で台車等の滑りを防止します。

主仕様 (指示計)

Main Specifications (Indicator)

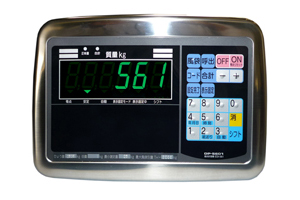

防塵防水型指示計 EDI-561

IP66準拠の優れた保護性能。
使用用途により以下の4タイプへの変更が可能です。
(1) EDI-562 マルチ計量タイプ
(2) EDI-564 料金はかりタイプ
(3) EDI-565 水引機能タイプ
(4) EDI-569 産廃計量タイプタイプ

型式
EDI-561
保護性能
IP66 (オプション搭載時除く)
重重表示
蛍光表示管
文字寸法:H32×W14.6mm
寸法
W290×H198×D114.5mm
消費電力
15VA
電源
AC100V+10%~15%
50/60Hz
自重
約4kg
オプション
一体型ジャーナルプリンタ
キャスター付きスタンド
RS232C I/F
リレー接点入出力
